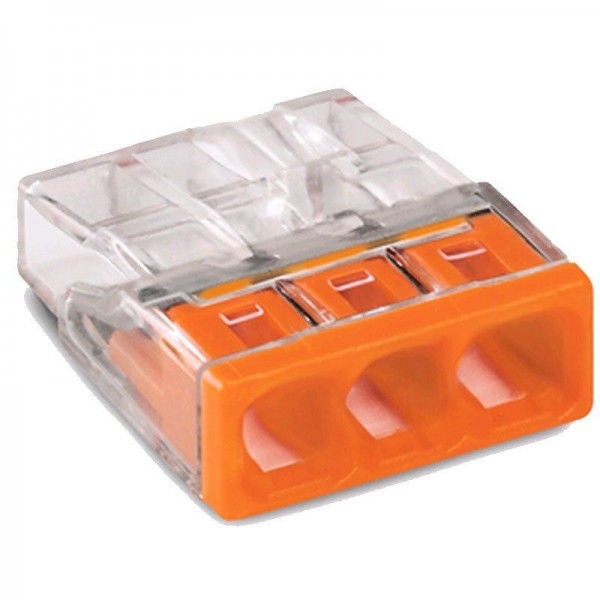

Die Wago COMPACT-Verbindungsdosenklemme 2272-203 für eindrähtige Leiter verfügt über ein transparentes Gehäuse mit orangefarbenem Deckel. Es handelt sich um eine Steckklemme mit drei Klemmstellen, die sich individuell mischbar für verschiedene Leiterquerschnitte von 0.5 bis 2,5 mm² eignen. Durch ihre geringe Größe von 14mm x 5,8mm x 16,7mm (B/H/T) lässt sie sich auch bei wenig Platz sehr gut verbauen. In Verbindung mit einer Alu-Plus-Kontaktpaste ist auch eine Verwendung von eindrähtigen Aluminiumleitern bis 4 mm² möglich. Die Bemessungsdaten gemäß IEC/EN 60664-1 sind: Bemessungsspannung (II / 2) = 450 V, Bemessungsstoßspannung (II / 2) = 4 kV und Bemessungsstrom 24 A. Diese Klemme ist für eine Umgebungstemperatur von bis zu 60 °C geeignet.

EAN: 4050821027850

Geliefert wird eine Verpackungseinheit zu 1 Stück.

3-Leiter-Klemme, Gehäusefarbe transparent, Deckelfarbe orange

Sonstiges
Name Wert Einheit
Gesamte Anzahl der Klemmstellen 3
Gesamte Anzahl der Potentiale 1
Verschmutzungsgrad (1) 2
Bemessungsspannung EN (1) [V] 450 V
Bemessungsstoßspannung (1) [kV] 4 kV
Nennstrom (1) [A] 24 A
Anschlusstechnik 1 PUSH WIRE®
eindrähtig, anschließbar 1 0.5 … 2.5 mm² / 18 … 14 AWG
Abisolierlänge 1 11 mm / 0.43 in
Verdrahtungsart Seitliche Verdrahtung
Brandlast [MJ] 0.019 MJ
Gewicht [g] 1.017 g
Breite 14 mm / 0.551 in
Höhe 5.8 mm / 0.228 in
Tiefe 16.7 mm / 0.657 in
Sicherheitshinweis 1 in geerdeten Netzen
