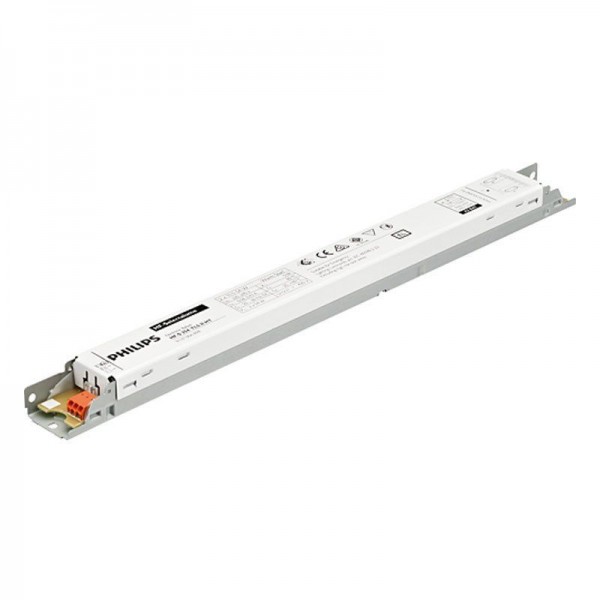

Philips Vorschaltgerät HF-S 249 TL5 II HT 220-240V 50/60Hz

EAN: 8718291667797


HF-Selectalume II HT Vorschaltgeräte wurden zur Gewährleistung einer langen Nutzlebensdauer unter rauen Einsatzbedingungen konzipiert. Sie zeichnen sich durch ihre hohe Zuverlässigkeit, Qualität und Effizienz aus und ermöglichen dadurch einen ununterbrochenen Lampenbetrieb bei maximaler Sicherheit. HF Selectalume II HT Vorschaltgeräte sind nicht nur für T5-Lampen erhältlich, sondern auch für TL-D-Lampen. Sie wurden für Außen- und Innenbeleuchtungen entwickelt, zum Beispiel für wasserdichte Einbauleuchten, wie sie oft in Parkhäusern, Industriehallen, Büros und anderen Anwendungen zum Einsatz kommen. Die Produkte sind CE- und ENEC-konform.


Allgemeine Eigenschaften
Anwendungscode II HT
Typ Version mk1
Lampentyp TL5
Lampenanzahl 2 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 12
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (Nom) 42 kHz
Scheitelfaktor (nom.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.99
Vorwärmzeit 0.93 s
Leistung mit Netzspannung (AC) 202-254V-8%-+6%
Sicherheit mit Netzspannung (AC) 198-264V-10%-+10%
Ableitstrom (max.) 0.5 mA
Einschaltstromweite 0.35 ms
Ballast Factor (Nom) 1
Verlustleistung (Nom) 6 W
Einschaltstrom (max.) 31 A

Verdrahtung
Typ Anschlussklemme Eingang WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (max.) 200 pF
Anschlussklemme sekundär WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Possible, lamp wires 2m max. length [Master/Slave operation possible]
Leitungsquerschnitt primär 0.50-1.50 mm²
Leitungsquerschnitt sekundär 0.50-1.50 mm²
Leitungskapazität Cold Wire zu Erde (max) 200 pF
Kabelkapazität heißer Ausgang zu Erde (max.) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 49 W
Lampenleistung für TL5 HT 104 W
Lampen-Nennleistung für TL5 HT 49 W
Systemleistung für TL5 HT 110 W
Energieverlust für TL5 HT 6 W

Temperaturkenndaten
Umgebungstemperatur (max.) 60 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 50 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 80 °C
Maximum T-Gehäuse (max.) 80 °C

Mechanische Kenndaten
Gehäuse L 360x30x21

Notlicht
Nomineller Lichtstrom nach 60 Sekunden 100% of EBLF
Normale Betriebsspannung (DC) 220-240 V
Batteriespannung garantierter Betrieb 176-275 V
Batteriespannung garantierte Zündung 186-275 V
Notfall-Vorschaltgerät Lumenfaktor (EBLF) (Nom) 0.7 %
Nomineller Lichtstrom nach 5 Sekunden 50% of EBLF

Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2 BAT
EMV 9 kHz … 30 MHz EN55015
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb

Zeichen & Zertifikate EMC F-Kennzeichnung CE ENEC Zertifikat
CCC Zertifikat C-Tick Zertifikat TISI
Kennzeichnung SIRIM Genehmigung CB
Zertifikat VDE-EMC CCC
Brumm- und Geräuschpegel < 30 dB(A)

Produktdaten
Gesamt-Produktcode 871829166779700
Bestell-Produktname HF-S 249 TL5 II HT 220-240V 50/60Hz
EAN/UPC - Produkt 8718291667797
Bestellcode 66779700
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700690166
Nettogewicht (Einzelteil) 0.280 kg
