EAN: 8711500881977


Allgemeine Eigenschaften
Anwendungscode III
Typ Version IDC
Lampentyp TL5 HO
Lampenanzahl 1 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 28
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (Nom) 47.5 kHz
Zündmethode Programmierter Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.99
Zündzeit (max.) 0.9 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.25 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1
Verlustleistung (Nom) 2.5 W
Einschaltstrom (max.) 24 A

Verdrahtung
Typ Anschlussklemme Eingang:
WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]

Kabelkapazität Ausgangskabel Sekundärseite (Nom) 200 pF

Anschlussklemme sekundär:
WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]

Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Master/Slave (zweilampig) Not applicable [ Master/Slave oper. not applicable]
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 200 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 49 W
Lampen-Nennleistung für TL5 49 W
Systemleistung für TL5 57 W
Lampenleistung für TL5 54.5 W
Energieverlust für TL5 2.5 W
Lampen-Nennleistung für TL5 ECO 49 W
Systemleistung für TL5 ECO 51 W
Lampenleistung für TL5 ECO 48.5 W
Energieverlust für TL5 ECO 2.5 W

Temperaturkenndaten
Umgebungstemperatur (max.) 60 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 80 °C
Maximum T-Gehäuse (max.) 80 °C
Zündtemperatur (max) 60 °C T-Zündung (min.) -25 °C

Mechanische Kenndaten
Gehäuse L360x30x22
Notlicht
Nomineller Lichtstrom nach 60 Sekunden 100% of EBLF
Batteriespannung Lampenzündung 198-254 V
Normale Betriebsspannung (DC) 220-240 V
Batteriespannung Lampenbetrieb 176-254
Batteriespannung garantierter Betrieb 176-275 V
Batteriespannung garantierte Zündung 186-275 V
Notfall-Vorschaltgerät Lumenfaktor (EBLF) (Nom) 0.7 %
Nomineller Lichtstrom nach 5 Sekunden 50% of EBLF

Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2 BAT
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz -
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel < 30 dB(A)

Produktdaten
Gesamt-Produktcode 872790086319200

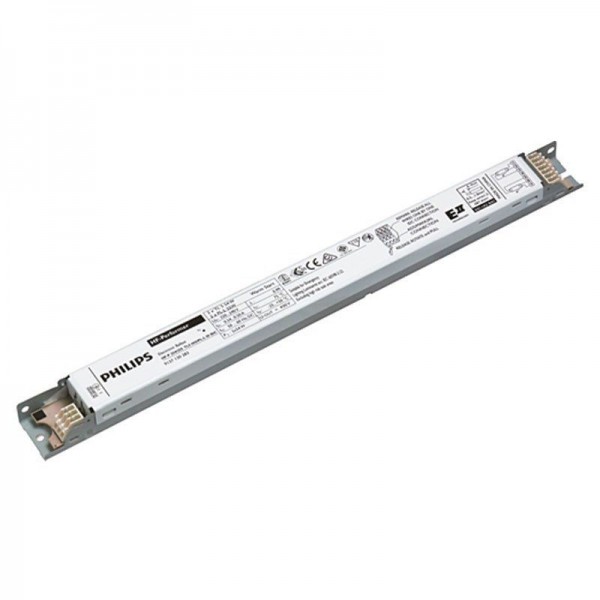

Bestell-Produktname HF-P 149 TL5 HO III 220-240V 50/60Hz IDC
EAN/UPC - Produkt 8711500881977
Bestellcode 86319200
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913713028066
Nettogewicht (Einzelteil) 0.252 kg
