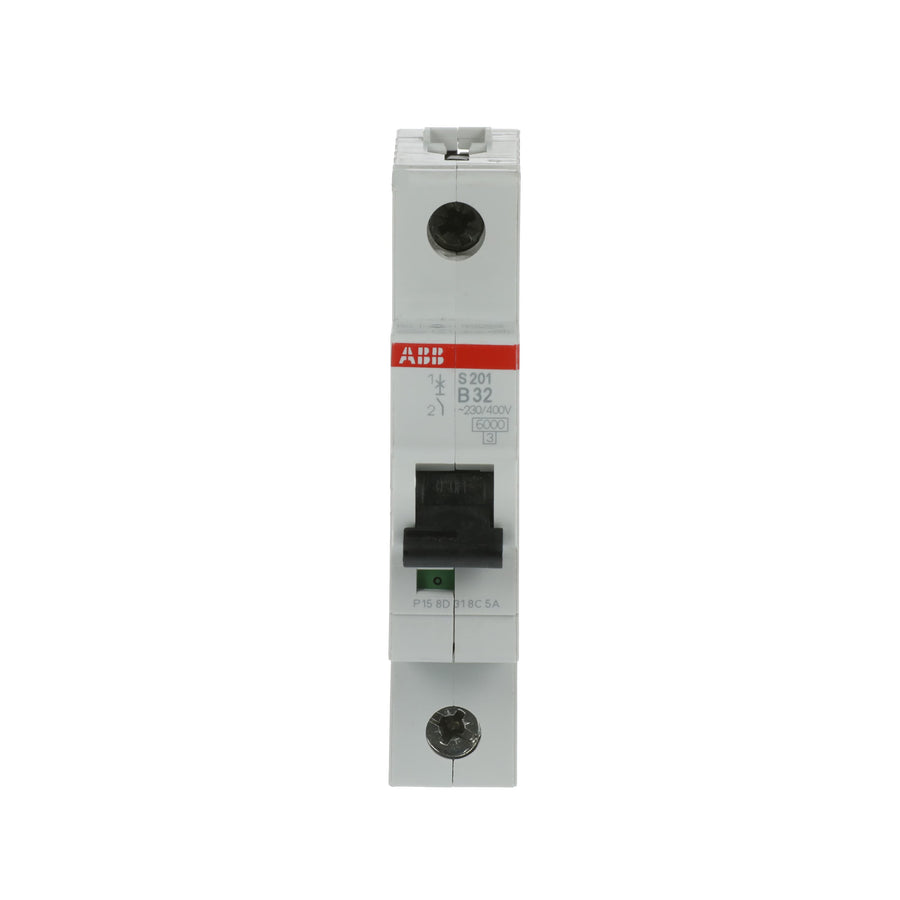

Der ABB S201-B32 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 32 A
- Auslösecharakteristik B
- 1-polig
- Schaltvermögen 6 kA
- 1 Teilungseinheit
Kennwerte der Reihe ABB S200
Der Leitungsschutzschalter ist 1-polig aufgebaut, löst nach Charakteristik B aus, lässt sich in beliebiger Lage einbauen, arbeitet bei -25 bis +55 °C Umgebungstemperatur und ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt.
Abmessungen und Einbau: ABB S200
Er ist nach IP20 geschützt; zudem wiegt er 120 g. Er wird auf eine Tragschiene TH35 montiert, außerdem erreicht er ein Bemessungsschaltvermögen von 6 kA. Er hat als Anschlussart Schraubklemme und ist 17,5 mm breit und 88 mm hoch.
Elektrik und Lebensdauer: ABB S200
Der Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 3,7 W, außerdem entspricht er laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077. Der Leitungsschutzschalter ist für einen Bemessungsstrom von 32 A ausgelegt und gehört zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter belegt 1 Teilungseinheit auf der Tragschiene; zudem ist er laut Hersteller für 10.000 elektrische Schaltspiele ausgelegt.
