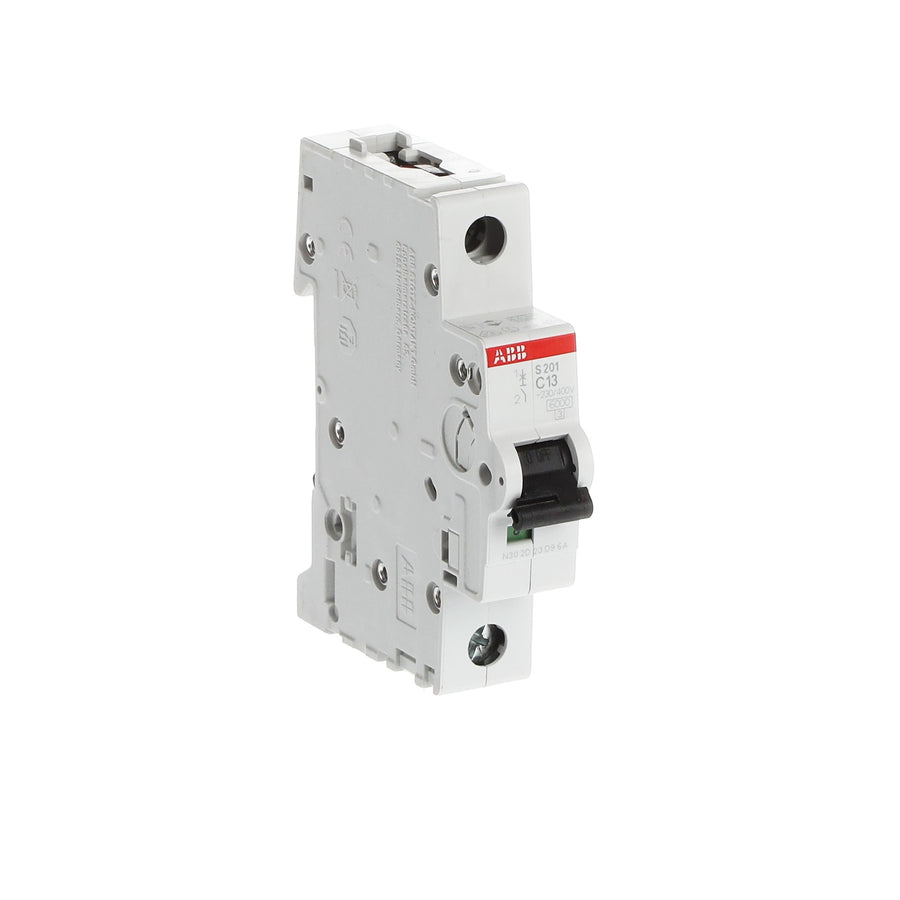

Der ABB S201-C13 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 13 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 6 kA
- 1 Teilungseinheit
Kennwerte der Reihe ABB S200
Er löst nach Charakteristik C aus und hat laut Hersteller eine Verlustleistung von 2,3 W.
Abmessungen und Einbau: ABB S200
Dieser Leitungsschutzschalter ist nach IP20 geschützt, außerdem wiegt er 115 g. Er lässt sich in beliebiger Lage einbauen; zudem erreicht er ein Bemessungsschaltvermögen von 6 kA. Der Leitungsschutzschalter belegt 1 Teilungseinheit auf der Tragschiene und wird auf eine Tragschiene TH35 montiert.
Elektrik und Lebensdauer: ABB S200
Der Leitungsschutzschalter ist für einen Bemessungsstrom von 13 A ausgelegt; zudem gehört er zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter ist 17,5 mm breit und 88 mm hoch, außerdem arbeitet er bei -25 bis +55 °C Umgebungstemperatur. Er ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt, entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, hat als Anschlussart Schraubklemme, ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt und ist 1-polig aufgebaut.
