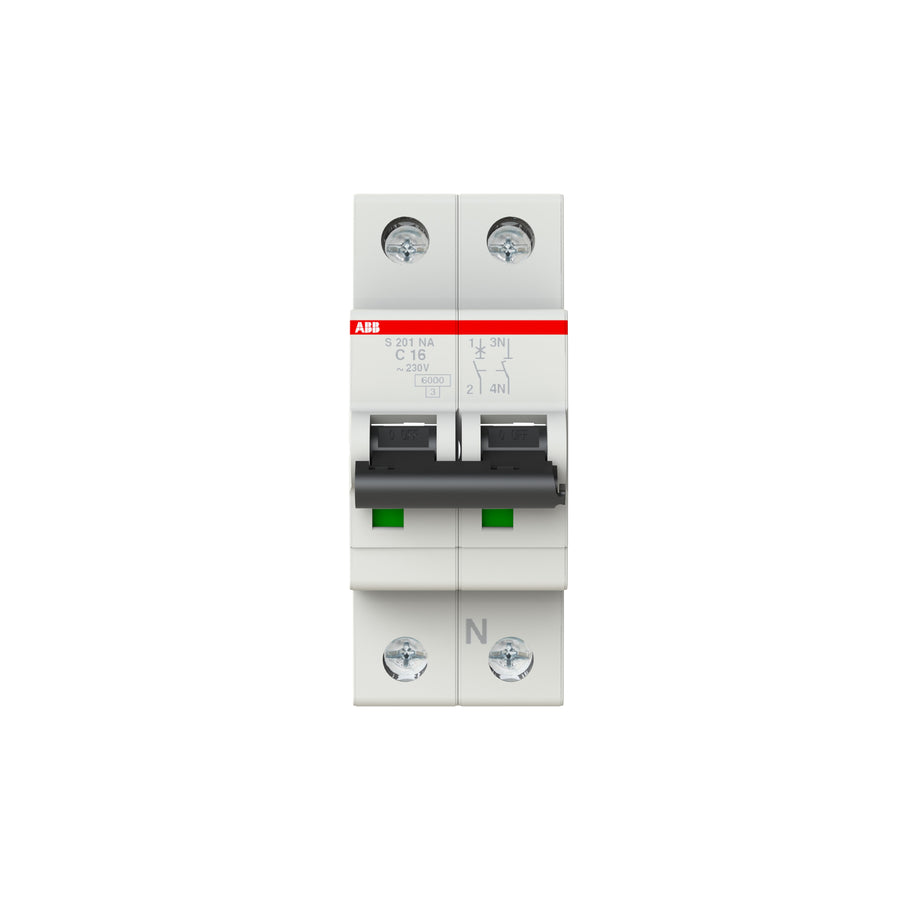

Der ABB S201-C16NA ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 16 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 6 kA
- 2 Teilungseinheiten
ABB S200 in Zahlen
Der Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 5 W und löst nach Charakteristik C aus.
ABB S200: Aufbau und Montage
Der Leitungsschutzschalter belegt 2 Teilungseinheiten auf der Tragschiene; zudem ist er nach IP20 geschützt. Er lässt sich in beliebiger Lage einbauen; zudem wiegt er 220 g. Er hat als Anschlussart Schraubklemme, außerdem erreicht er ein Bemessungsschaltvermögen von 6 kA.
ABB S200 im Betrieb
Er ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt und ist 35 mm breit und 88 mm hoch. Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 16 A ausgelegt, außerdem gehört er zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt, wird auf eine Tragschiene TH35 montiert, ist 1-polig aufgebaut und arbeitet bei -25 bis +55 °C Umgebungstemperatur.
