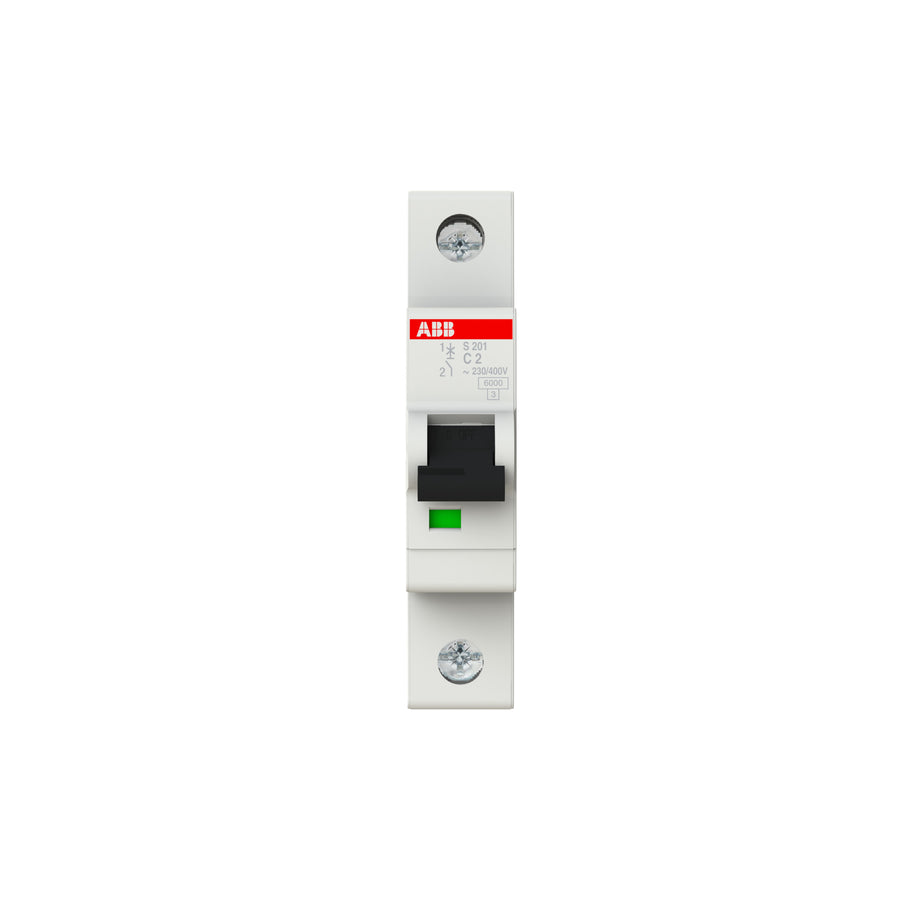

Der ABB S201-C2 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 2 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 6 kA
- 1 Teilungseinheit
Elektrische Daten: ABB S200
Er ist 1-polig aufgebaut; zudem belegt er 1 Teilungseinheit auf der Tragschiene.
Bauform und Montage: ABB S200
Dieser Leitungsschutzschalter hat als Anschlussart Schraubklemme und hat laut Hersteller eine Verlustleistung von 1,8 W. Der Leitungsschutzschalter wiegt 112 g, außerdem wird er auf eine Tragschiene TH35 montiert. Er ist nach IP20 geschützt, außerdem ist er für einen Bemessungsstrom von 2 A ausgelegt.
Betrieb und Anschluss: ABB S200
Dieser Leitungsschutzschalter ist 17,5 mm breit und 88 mm hoch und gehört zur Energiebegrenzungsklasse 3. Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 6 kA; zudem ist er für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt. Er entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, arbeitet bei -25 bis +55 °C Umgebungstemperatur, ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, löst nach Charakteristik C aus und lässt sich in beliebiger Lage einbauen.
