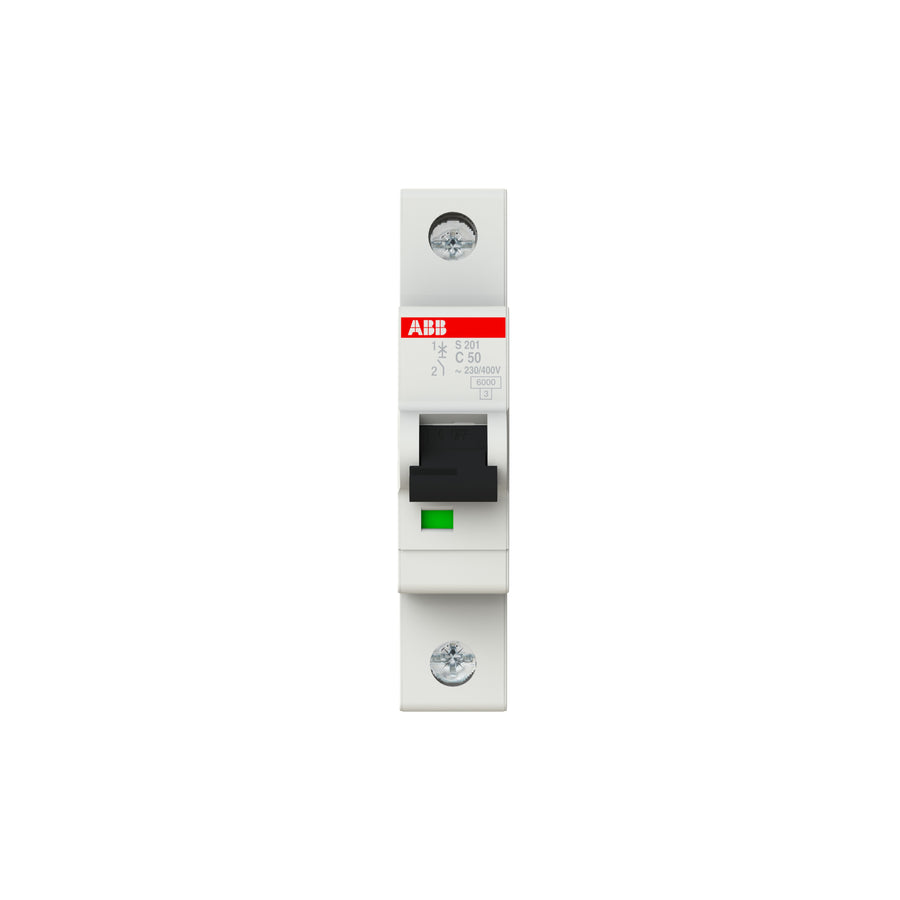

Der ABB S201-C50 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 50 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 6 kA
- 1 Teilungseinheit
ABB S200 in Zahlen
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 6 kA und löst nach Charakteristik C aus. Er ist 1-polig aufgebaut, ist nach IP20 geschützt, ist laut Hersteller für 10.000 elektrische Schaltspiele ausgelegt, lässt sich in beliebiger Lage einbauen und arbeitet bei -25 bis +55 °C Umgebungstemperatur.
ABB S200: Aufbau und Montage
Er hat als Anschlussart Schraubklemme, außerdem wiegt er 120 g. Der Leitungsschutzschalter ist für einen Bemessungsstrom von 50 A ausgelegt, außerdem wird er auf eine Tragschiene TH35 montiert.
ABB S200 im Betrieb
Dieser Leitungsschutzschalter entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077; zudem ist er 17,5 mm breit und 88 mm hoch. Dieser Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 3,25 W; zudem ist er für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt. Er gehört zur Energiebegrenzungsklasse 3 und belegt 1 Teilungseinheit auf der Tragschiene.
