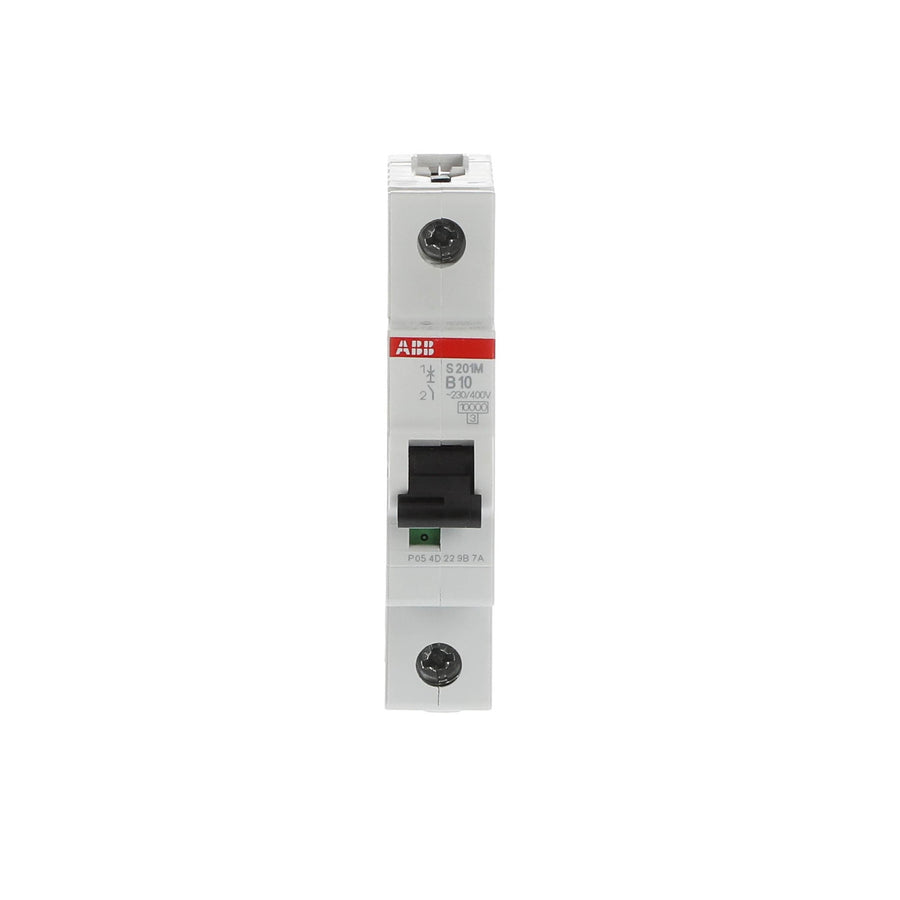

Der ABB S201M-B10 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 10 A
- Auslösecharakteristik B
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
Kennwerte der Reihe ABB S200 M
Er löst nach Charakteristik B aus und hat laut Hersteller eine Verlustleistung von 2,1 W. Er ist 1-polig aufgebaut; zudem belegt er 1 Teilungseinheit auf der Tragschiene.
Abmessungen und Einbau: ABB S200 M
Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 10 A ausgelegt und wird auf eine Tragschiene TH35 montiert. Er lässt sich in beliebiger Lage einbauen, arbeitet bei -25 bis +55 °C Umgebungstemperatur, ist nach IP20 geschützt, hat als Anschlussart Schraubklemme und gehört zur Energiebegrenzungsklasse 3.
Elektrik und Lebensdauer: ABB S200 M
Dieser Leitungsschutzschalter ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, außerdem erreicht er ein Bemessungsschaltvermögen von 10 kA. Dieser Leitungsschutzschalter wiegt 112 g; zudem entspricht er laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077. Der Leitungsschutzschalter ist 17,5 mm breit und 88 mm hoch, außerdem ist er für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt.
