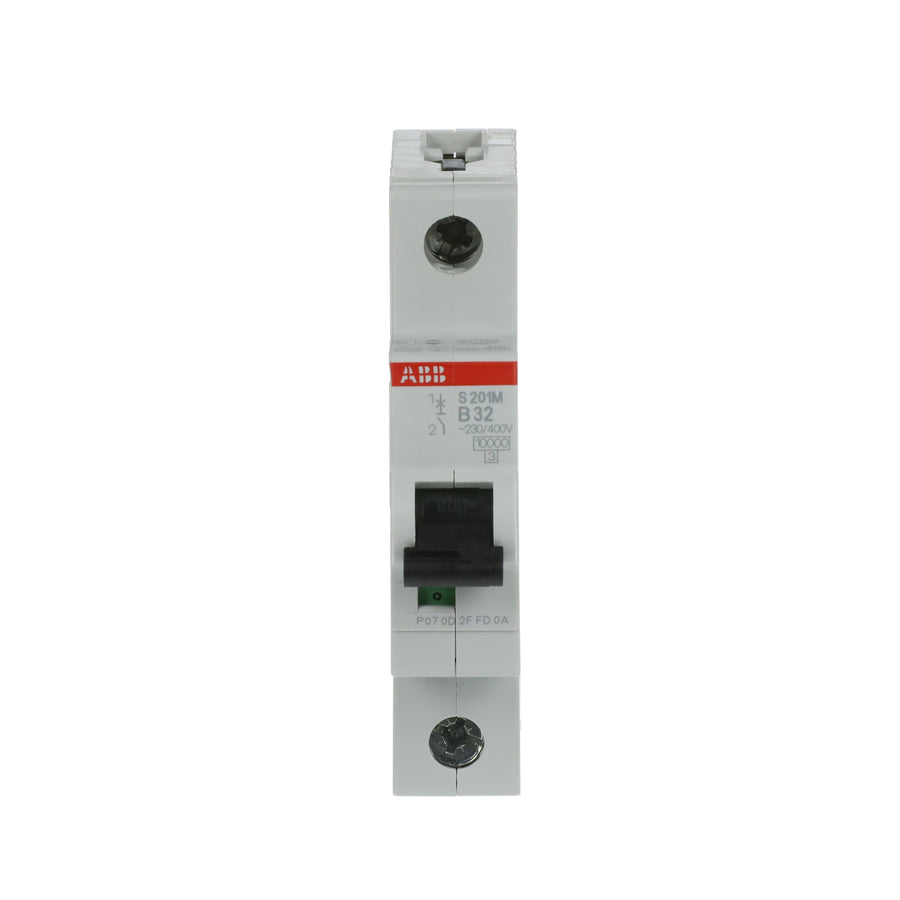

Der ABB S201M-B32 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 32 A
- Auslösecharakteristik B
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
Elektrische Daten: ABB S200 M
Der Leitungsschutzschalter löst nach Charakteristik B aus, ist 1-polig aufgebaut, ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt, wird auf eine Tragschiene TH35 montiert und ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
Bauform und Montage: ABB S200 M
Er lässt sich in beliebiger Lage einbauen, außerdem wiegt er 120 g. Der Leitungsschutzschalter ist für einen Bemessungsstrom von 32 A ausgelegt; zudem ist er nach IP20 geschützt. Dieser Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 10 kA, außerdem hat er als Anschlussart Schraubklemme.
Betrieb und Anschluss: ABB S200 M
Der Leitungsschutzschalter belegt 1 Teilungseinheit auf der Tragschiene und entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077. Er gehört zur Energiebegrenzungsklasse 3 und ist 17,5 mm breit und 88 mm hoch. Er arbeitet bei -25 bis +55 °C Umgebungstemperatur; zudem hat er laut Hersteller eine Verlustleistung von 3,7 W.
