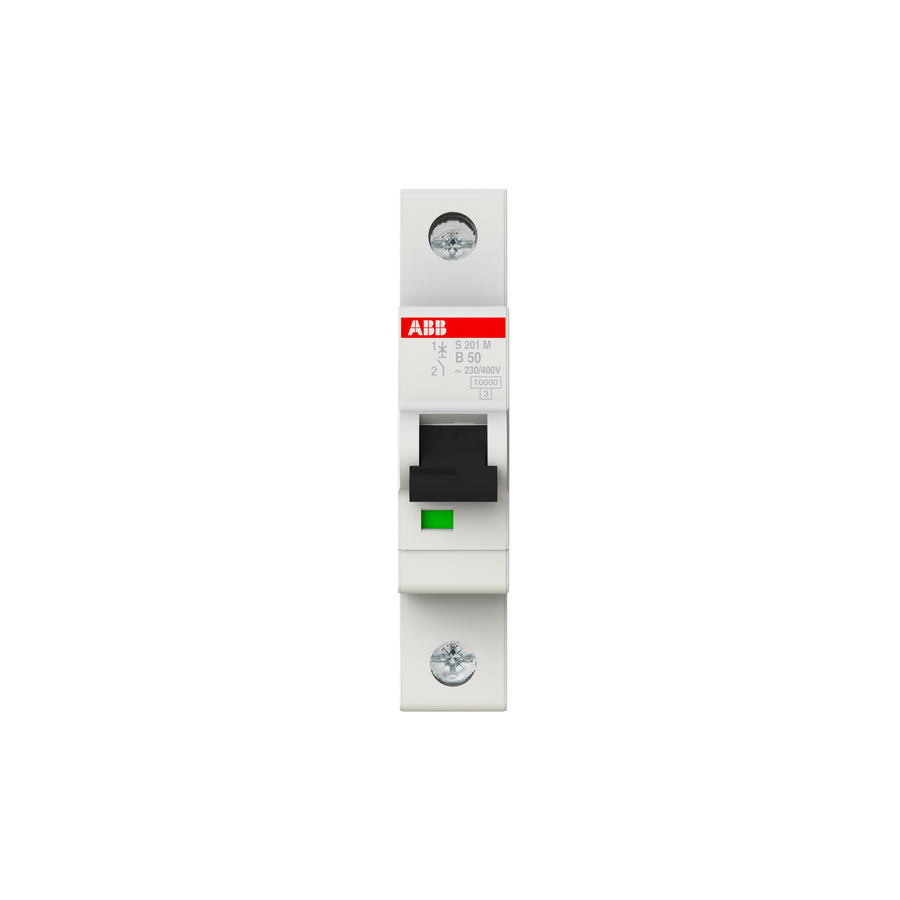

Der ABB S201M-B50 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 50 A
- Auslösecharakteristik B
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
ABB S200 M in Zahlen
Der Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 3,25 W und löst nach Charakteristik B aus.
ABB S200 M: Aufbau und Montage
Der Leitungsschutzschalter belegt 1 Teilungseinheit auf der Tragschiene; zudem ist er nach IP20 geschützt. Er lässt sich in beliebiger Lage einbauen; zudem wiegt er 120 g. Er hat als Anschlussart Schraubklemme, außerdem erreicht er ein Bemessungsschaltvermögen von 10 kA.
ABB S200 M im Betrieb
Er ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt und ist 17,5 mm breit und 88 mm hoch. Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 50 A ausgelegt, außerdem gehört er zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077, ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt, wird auf eine Tragschiene TH35 montiert, ist 1-polig aufgebaut und arbeitet bei -25 bis +55 °C Umgebungstemperatur.
