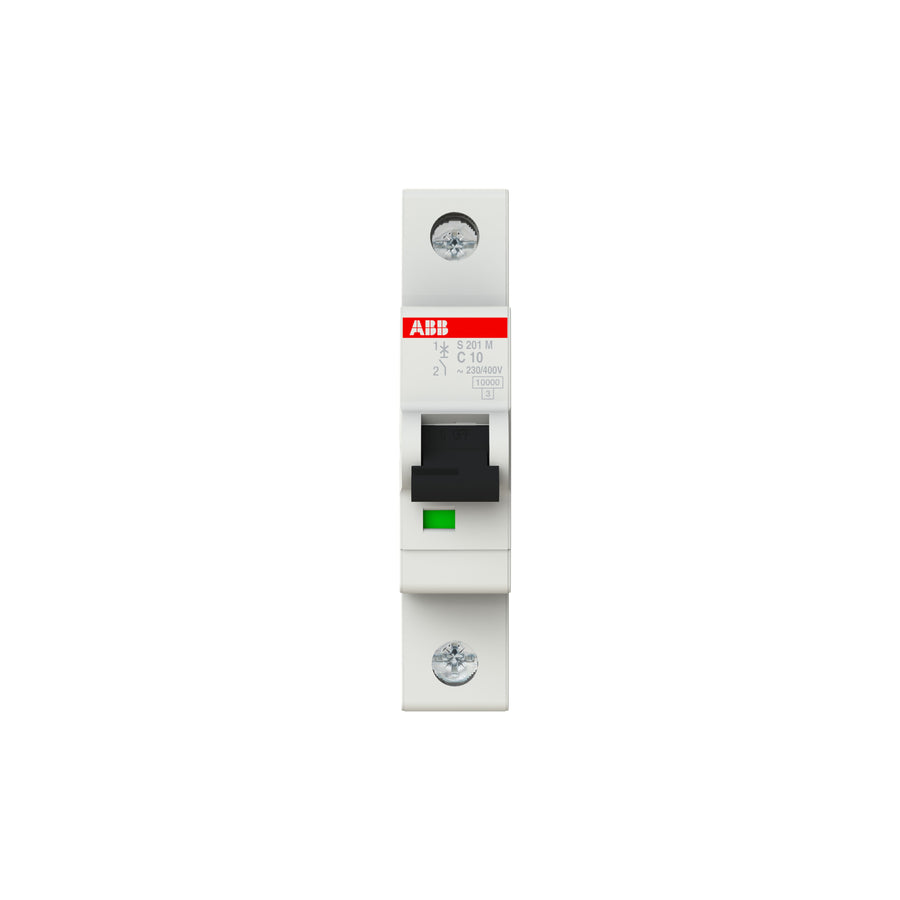

Der ABB S201M-C10 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 10 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
ABB S200 M in Zahlen
Der Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 2,1 W; zudem löst er nach Charakteristik C aus. Der Leitungsschutzschalter ist 1-polig aufgebaut, entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077, wird auf eine Tragschiene TH35 montiert, gehört zur Energiebegrenzungsklasse 3 und ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
ABB S200 M: Aufbau und Montage
Er lässt sich in beliebiger Lage einbauen und erreicht ein Bemessungsschaltvermögen von 10 kA. Der Leitungsschutzschalter belegt 1 Teilungseinheit auf der Tragschiene, außerdem ist er nach IP20 geschützt. Er hat als Anschlussart Schraubklemme; zudem ist er 17,5 mm breit und 88 mm hoch.
ABB S200 M im Betrieb
Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 10 A ausgelegt und ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt. Er arbeitet bei -25 bis +55 °C Umgebungstemperatur, außerdem wiegt er 112 g.
