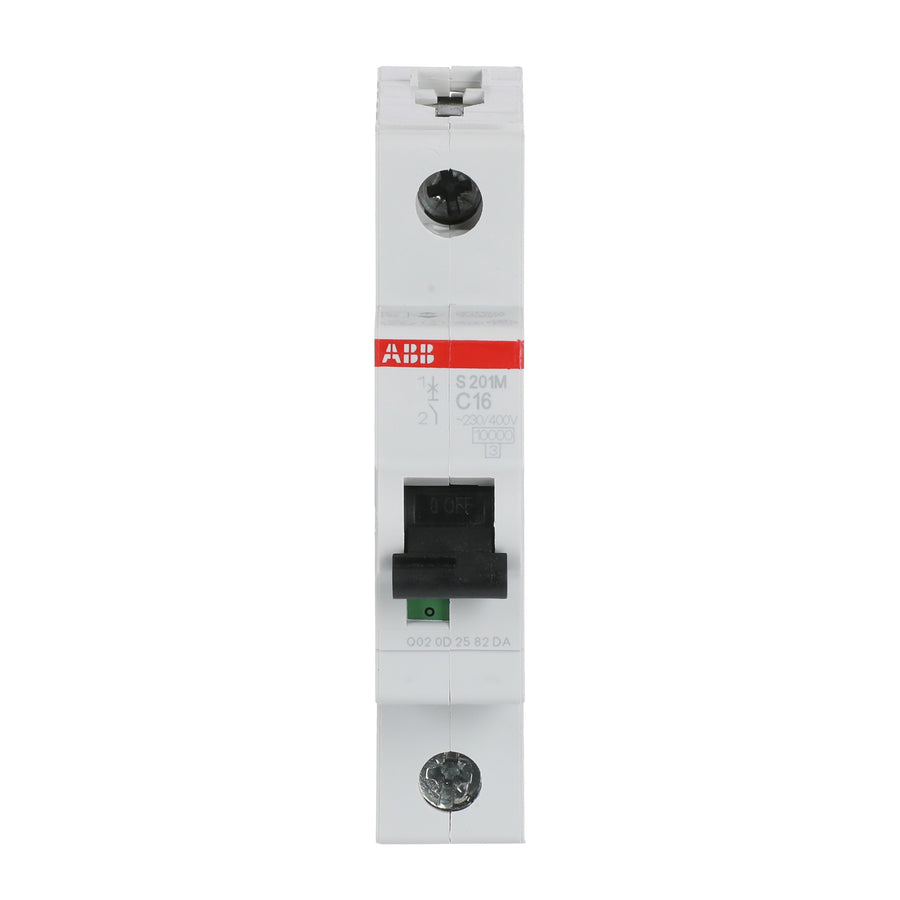

Der ABB S201M-C16 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 16 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
Elektrische Daten: ABB S200 M
Er ist 1-polig aufgebaut; zudem belegt er 1 Teilungseinheit auf der Tragschiene.
Bauform und Montage: ABB S200 M
Dieser Leitungsschutzschalter hat als Anschlussart Schraubklemme und hat laut Hersteller eine Verlustleistung von 2,5 W. Der Leitungsschutzschalter wiegt 115 g, außerdem wird er auf eine Tragschiene TH35 montiert. Er ist nach IP20 geschützt, außerdem ist er für einen Bemessungsstrom von 16 A ausgelegt.
Betrieb und Anschluss: ABB S200 M
Dieser Leitungsschutzschalter ist 17,5 mm breit und 88 mm hoch und gehört zur Energiebegrenzungsklasse 3. Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 10 kA; zudem ist er für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt. Er entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, CSA 22.2 No. 235, arbeitet bei -25 bis +55 °C Umgebungstemperatur, ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, löst nach Charakteristik C aus und lässt sich in beliebiger Lage einbauen.
