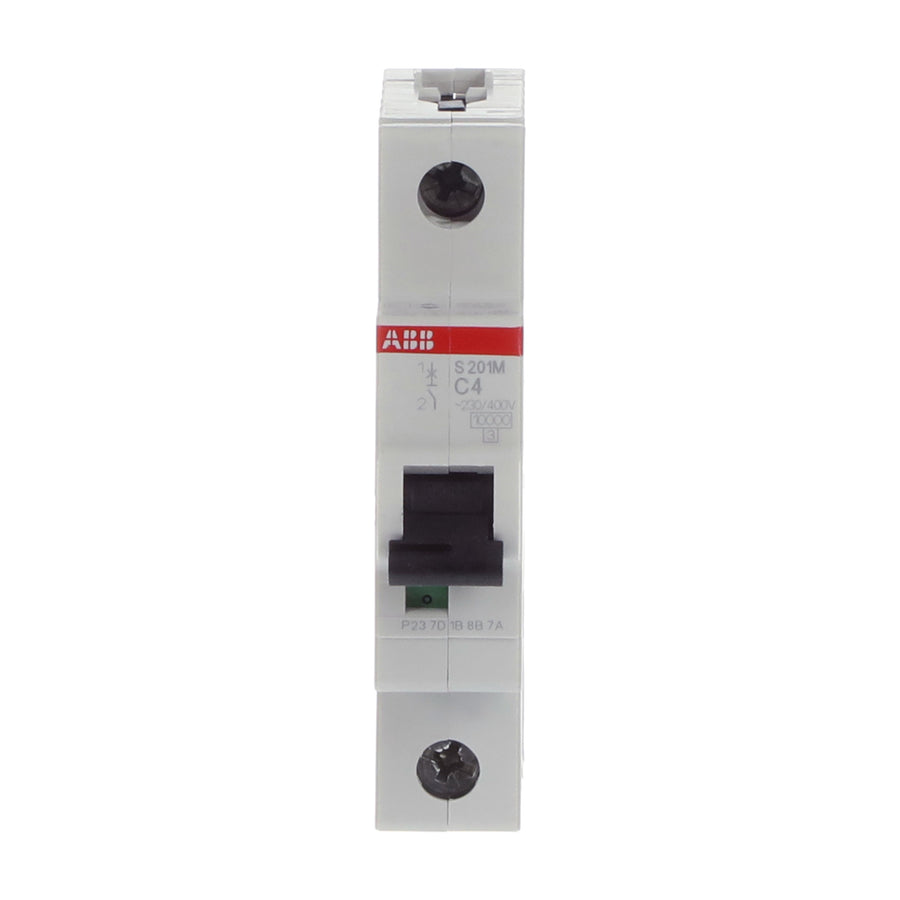

Der ABB S201M-C4 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 4 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
Bauform und Montage: ABB S200 M
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 10 kA und wird auf eine Tragschiene TH35 montiert. Er ist nach IP20 geschützt; zudem wiegt er 112 g.
Betrieb und Anschluss: ABB S200 M
Er ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, außerdem hat er laut Hersteller eine Verlustleistung von 1,8 W. Dieser Leitungsschutzschalter belegt 1 Teilungseinheit auf der Tragschiene; zudem ist er für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt. Er gehört zur Energiebegrenzungsklasse 3 und ist für einen Bemessungsstrom von 4 A ausgelegt. Der Leitungsschutzschalter ist 17,5 mm breit und 88 mm hoch, außerdem entspricht er laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077. Dieser Leitungsschutzschalter arbeitet bei -25 bis +55 °C Umgebungstemperatur, ist 1-polig aufgebaut, hat als Anschlussart Schraubklemme, löst nach Charakteristik C aus und lässt sich in beliebiger Lage einbauen.
