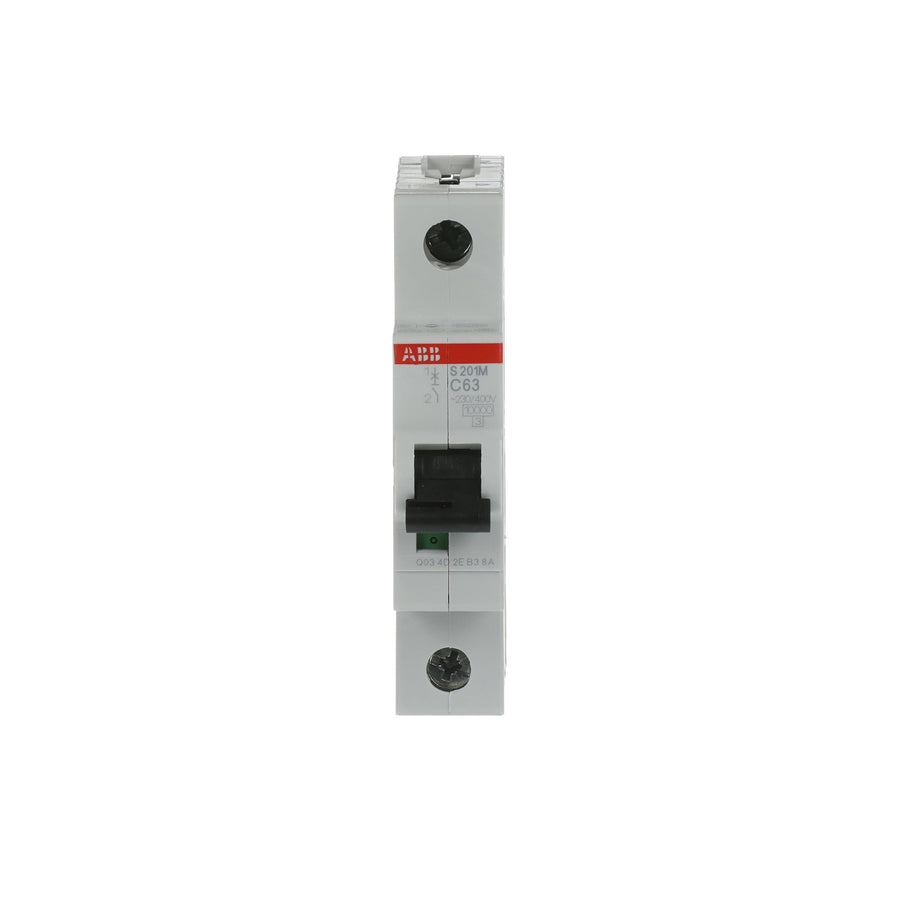

Der ABB S201M-C63 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 63 A
- Auslösecharakteristik C
- 1-polig
- Schaltvermögen 10 kA
- 1 Teilungseinheit
Kennwerte der Reihe ABB S200 M
Der Leitungsschutzschalter ist 17,5 mm breit und 88 mm hoch; zudem löst er nach Charakteristik C aus. Dieser Leitungsschutzschalter ist 1-polig aufgebaut, hat als Anschlussart Schraubklemme, wird auf eine Tragschiene TH35 montiert, arbeitet bei -25 bis +55 °C Umgebungstemperatur und entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077.
Abmessungen und Einbau: ABB S200 M
Er ist nach IP20 geschützt; zudem ist er für einen Bemessungsstrom von 63 A ausgelegt. Er lässt sich in beliebiger Lage einbauen, außerdem belegt er 1 Teilungseinheit auf der Tragschiene.
Elektrik und Lebensdauer: ABB S200 M
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 10 kA, außerdem gehört er zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 4,8 W und ist laut Hersteller für 10.000 elektrische Schaltspiele ausgelegt. Er ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt und wiegt 120 g.
