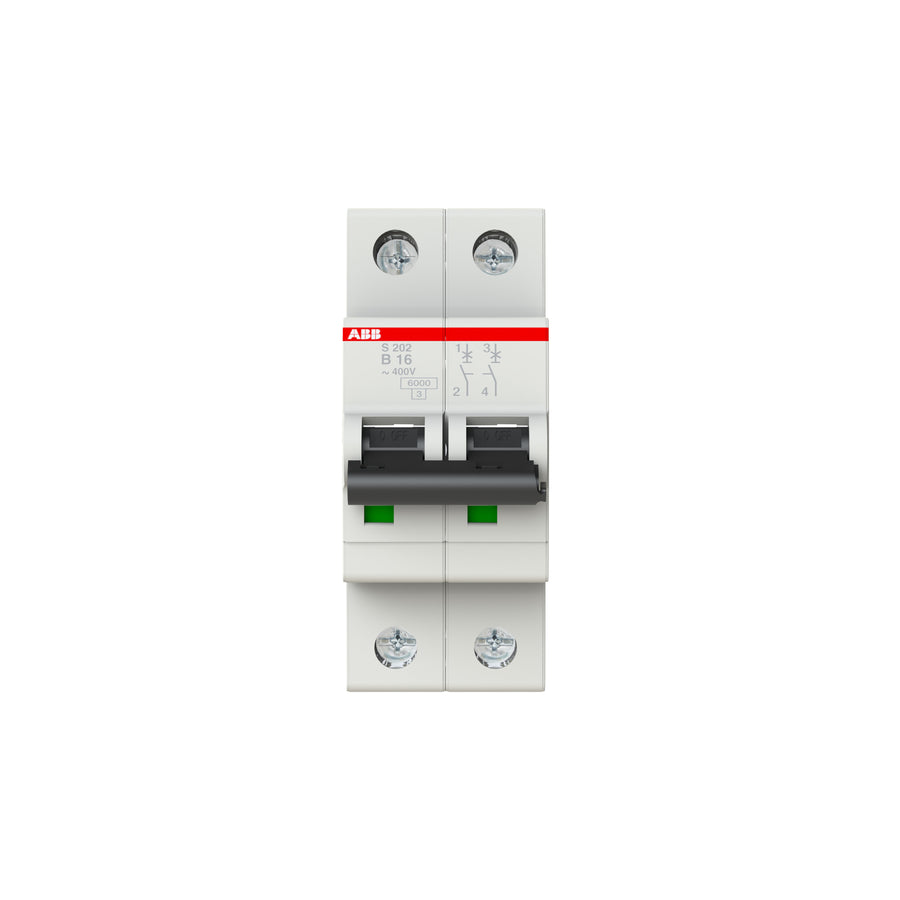

Der ABB S202-B16 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 16 A
- Auslösecharakteristik B
- 2-polig
- Schaltvermögen 6 kA
- 2 Teilungseinheiten
Bauform und Montage: ABB S200
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 6 kA und wird auf eine Tragschiene TH35 montiert. Er ist nach IP20 geschützt; zudem wiegt er 230 g.
Betrieb und Anschluss: ABB S200
Er ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, außerdem hat er laut Hersteller eine Verlustleistung von 5 W. Dieser Leitungsschutzschalter belegt 2 Teilungseinheiten auf der Tragschiene; zudem ist er für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt. Er gehört zur Energiebegrenzungsklasse 3 und ist für einen Bemessungsstrom von 16 A ausgelegt. Der Leitungsschutzschalter ist 35 mm breit und 88 mm hoch, außerdem entspricht er laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077. Dieser Leitungsschutzschalter arbeitet bei -25 bis +55 °C Umgebungstemperatur, ist 2-polig aufgebaut, hat als Anschlussart Schraubklemme, löst nach Charakteristik B aus und lässt sich in beliebiger Lage einbauen.
