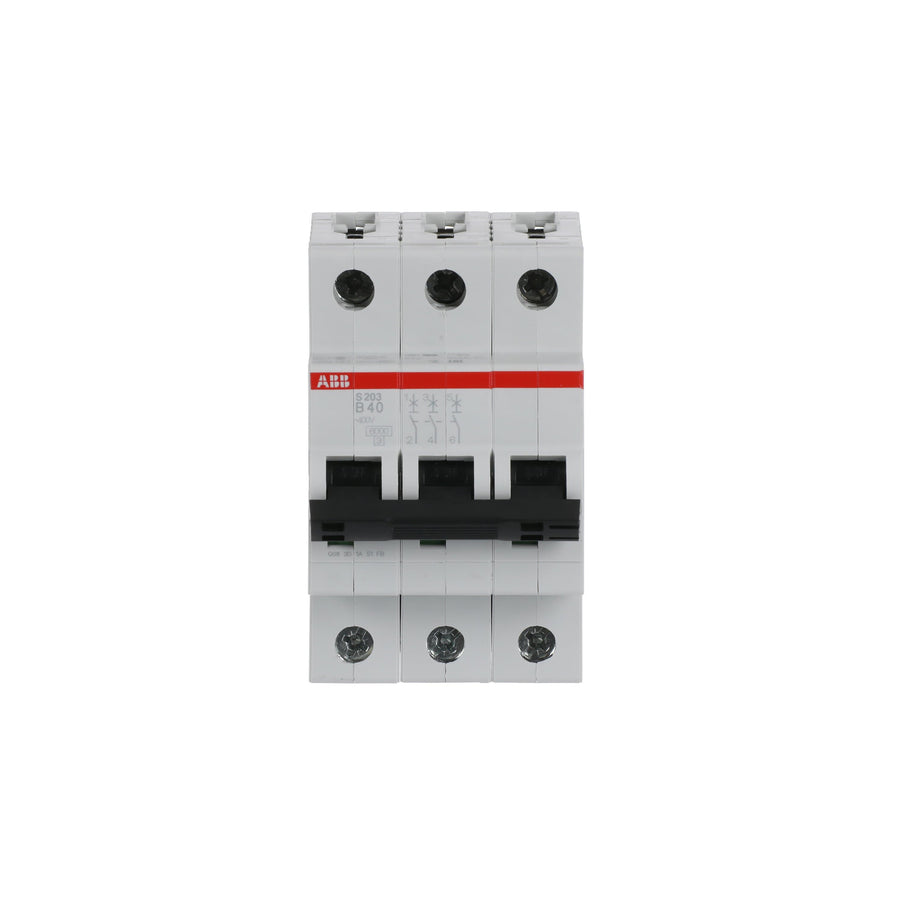

Der ABB S203-B40 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 40 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 6 kA
- 3 Teilungseinheiten
Elektrische Daten: ABB S200
Der Leitungsschutzschalter löst nach Charakteristik B aus, ist 3-polig aufgebaut, ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt, wird auf eine Tragschiene TH35 montiert und ist laut Hersteller für 10.000 elektrische Schaltspiele ausgelegt.
Bauform und Montage: ABB S200
Er lässt sich in beliebiger Lage einbauen, außerdem wiegt er 360 g. Der Leitungsschutzschalter ist für einen Bemessungsstrom von 40 A ausgelegt; zudem ist er nach IP20 geschützt. Dieser Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 6 kA, außerdem hat er als Anschlussart Schraubklemme.
Betrieb und Anschluss: ABB S200
Der Leitungsschutzschalter belegt 3 Teilungseinheiten auf der Tragschiene und entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077. Er gehört zur Energiebegrenzungsklasse 3 und ist 52,5 mm breit und 88 mm hoch. Er arbeitet bei -25 bis +55 °C Umgebungstemperatur; zudem hat er laut Hersteller eine Verlustleistung von 14,4 W.
