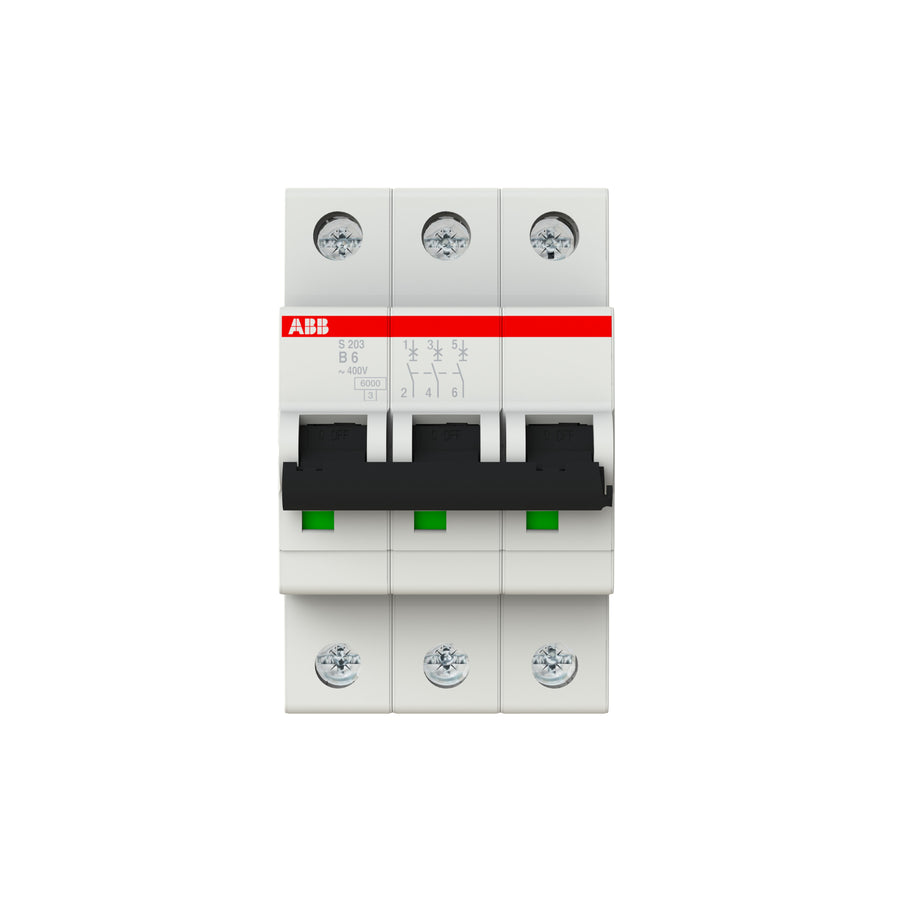

Der ABB S203-B6 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 6 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 6 kA
- 3 Teilungseinheiten
Kennwerte der Reihe ABB S200
Er löst nach Charakteristik B aus und hat laut Hersteller eine Verlustleistung von 6 W. Er ist 3-polig aufgebaut; zudem belegt er 3 Teilungseinheiten auf der Tragschiene.
Abmessungen und Einbau: ABB S200
Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 6 A ausgelegt und wird auf eine Tragschiene TH35 montiert. Er lässt sich in beliebiger Lage einbauen, arbeitet bei -25 bis +55 °C Umgebungstemperatur, ist nach IP20 geschützt, hat als Anschlussart Schraubklemme und gehört zur Energiebegrenzungsklasse 3.
Elektrik und Lebensdauer: ABB S200
Dieser Leitungsschutzschalter ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, außerdem erreicht er ein Bemessungsschaltvermögen von 6 kA. Dieser Leitungsschutzschalter wiegt 336 g; zudem entspricht er laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077. Der Leitungsschutzschalter ist 52,5 mm breit und 88 mm hoch, außerdem ist er für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt.
