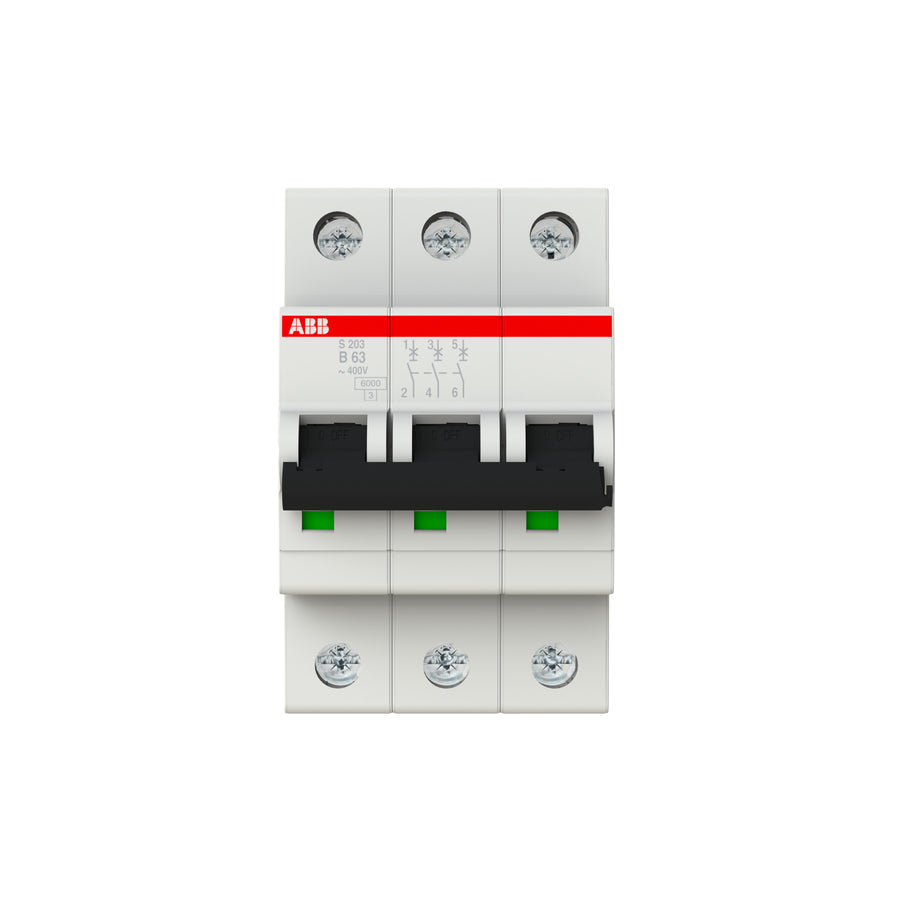

Der ABB S203-B63 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 63 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 6 kA
- 3 Teilungseinheiten
Kennwerte der Reihe ABB S200
Der Leitungsschutzschalter ist 52,5 mm breit und 88 mm hoch; zudem löst er nach Charakteristik B aus. Dieser Leitungsschutzschalter ist 3-polig aufgebaut, hat als Anschlussart Schraubklemme, wird auf eine Tragschiene TH35 montiert, arbeitet bei -25 bis +55 °C Umgebungstemperatur und entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077.
Abmessungen und Einbau: ABB S200
Er ist nach IP20 geschützt; zudem ist er für einen Bemessungsstrom von 63 A ausgelegt. Er lässt sich in beliebiger Lage einbauen, außerdem belegt er 3 Teilungseinheiten auf der Tragschiene.
Elektrik und Lebensdauer: ABB S200
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 6 kA, außerdem gehört er zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 14,4 W und ist laut Hersteller für 10.000 elektrische Schaltspiele ausgelegt. Er ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt und wiegt 360 g.
