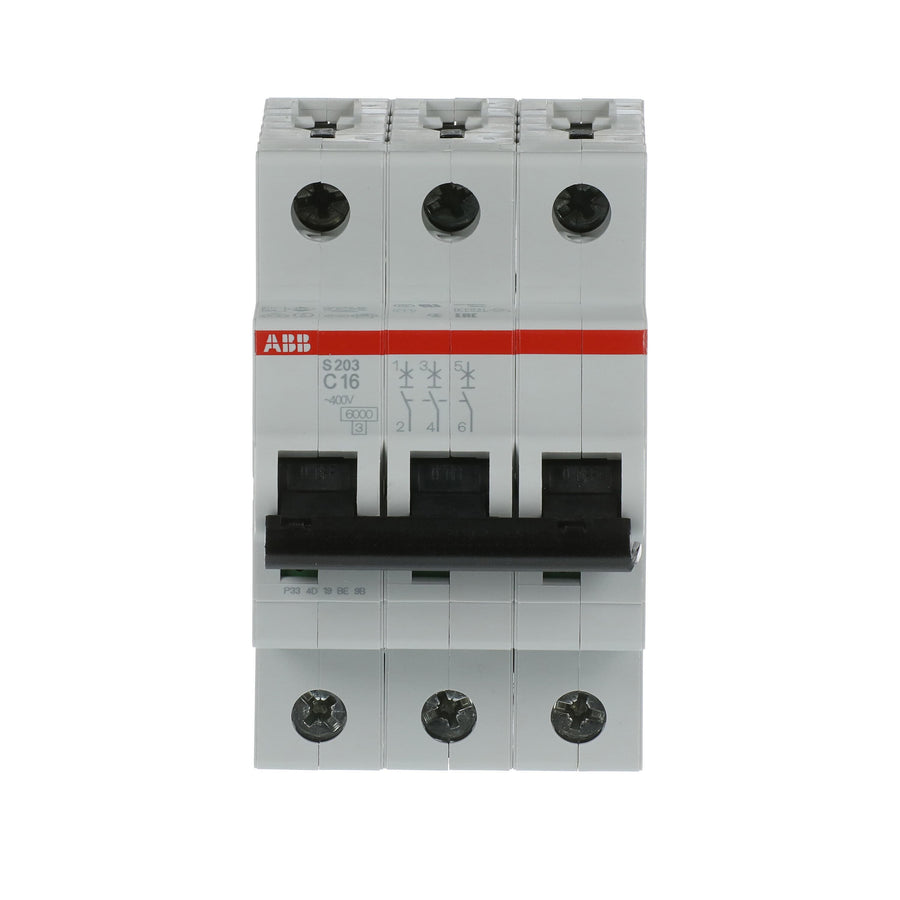

Der ABB S203-C16 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 16 A
- Auslösecharakteristik C
- 3-polig
- Schaltvermögen 6 kA
- 3 Teilungseinheiten
ABB S200 in Zahlen
Der Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 7,5 W; zudem löst er nach Charakteristik C aus. Der Leitungsschutzschalter ist 3-polig aufgebaut, entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, wird auf eine Tragschiene TH35 montiert, gehört zur Energiebegrenzungsklasse 3 und ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
ABB S200: Aufbau und Montage
Er lässt sich in beliebiger Lage einbauen und erreicht ein Bemessungsschaltvermögen von 6 kA. Der Leitungsschutzschalter belegt 3 Teilungseinheiten auf der Tragschiene, außerdem ist er nach IP20 geschützt. Er hat als Anschlussart Schraubklemme; zudem ist er 52,5 mm breit und 88 mm hoch.
ABB S200 im Betrieb
Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 16 A ausgelegt und ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt. Er arbeitet bei -25 bis +55 °C Umgebungstemperatur, außerdem wiegt er 345 g.
