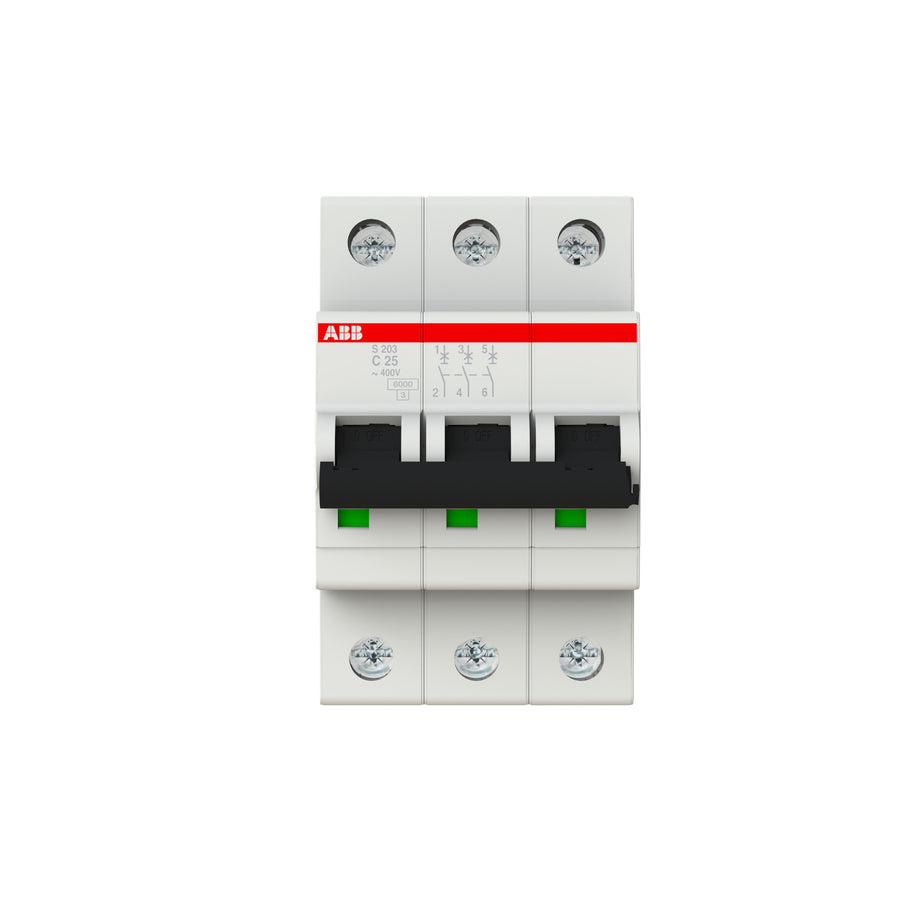

Der ABB S203-C25 ist ein Leitungsschutzschalter aus der Reihe ABB S200.
- Bemessungsstrom 25 A
- Auslösecharakteristik C
- 3-polig
- Schaltvermögen 6 kA
- 3 Teilungseinheiten
ABB S200: Aufbau und Montage
Dieser Leitungsschutzschalter ist nach IP20 geschützt; zudem hat er laut Hersteller eine Verlustleistung von 9,6 W. Dieser Leitungsschutzschalter wiegt 345 g und lässt sich in beliebiger Lage einbauen. Er hat als Anschlussart Schraubklemme, außerdem ist er 52,5 mm breit und 88 mm hoch. Er wird auf eine Tragschiene TH35 montiert, gehört zur Energiebegrenzungsklasse 3, entspricht laut Hersteller den Normen IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, löst nach Charakteristik C aus und ist 3-polig aufgebaut.
ABB S200 im Betrieb
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 6 kA; zudem arbeitet er bei -25 bis +55 °C Umgebungstemperatur. Er ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt und belegt 3 Teilungseinheiten auf der Tragschiene. Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 25 A ausgelegt, außerdem ist er laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
