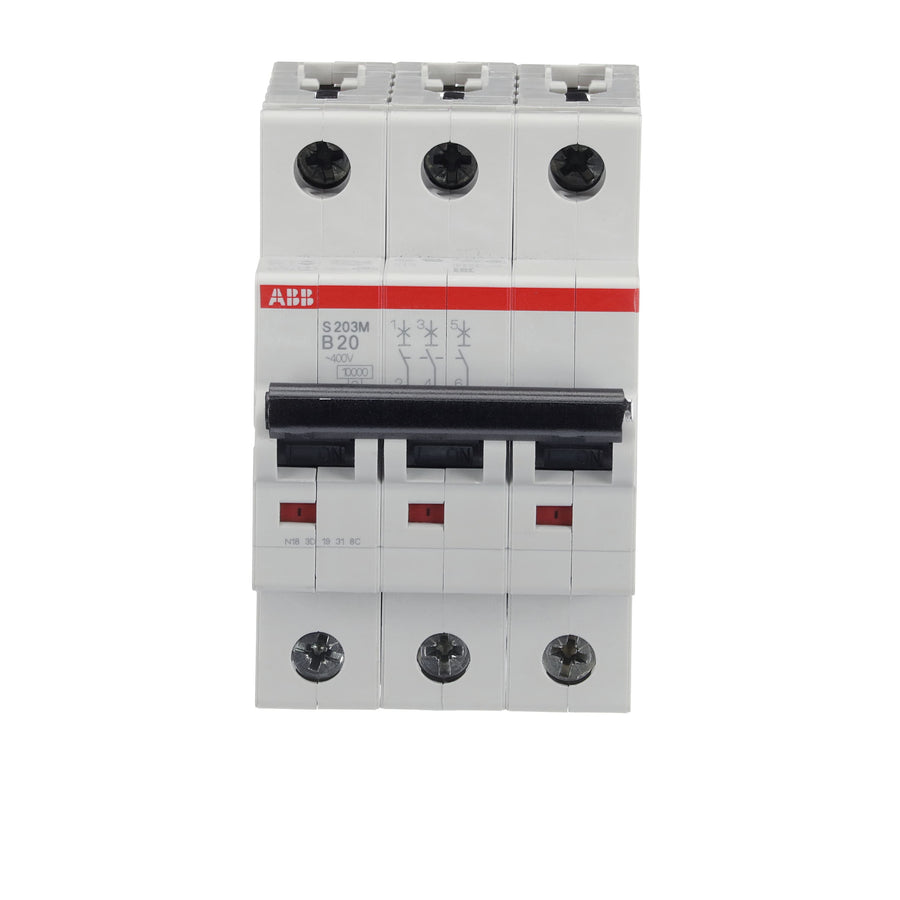

Der ABB S203M-B20 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 20 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 10 kA
- 3 Teilungseinheiten
Elektrische Daten: ABB S200 M
Er ist 3-polig aufgebaut; zudem belegt er 3 Teilungseinheiten auf der Tragschiene.
Bauform und Montage: ABB S200 M
Dieser Leitungsschutzschalter lässt sich in beliebiger Lage einbauen und erreicht ein Bemessungsschaltvermögen von 10 kA. Er ist nach IP20 geschützt, hat als Anschlussart Schraubklemme, löst nach Charakteristik B aus, ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt und wird auf eine Tragschiene TH35 montiert.
Betrieb und Anschluss: ABB S200 M
Dieser Leitungsschutzschalter ist 52,5 mm breit und 88 mm hoch, außerdem gehört er zur Energiebegrenzungsklasse 3. Der Leitungsschutzschalter wiegt 345 g und arbeitet bei -25 bis +55 °C Umgebungstemperatur. Er entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077, außerdem hat er laut Hersteller eine Verlustleistung von 7,5 W. Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 20 A ausgelegt; zudem ist er laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
