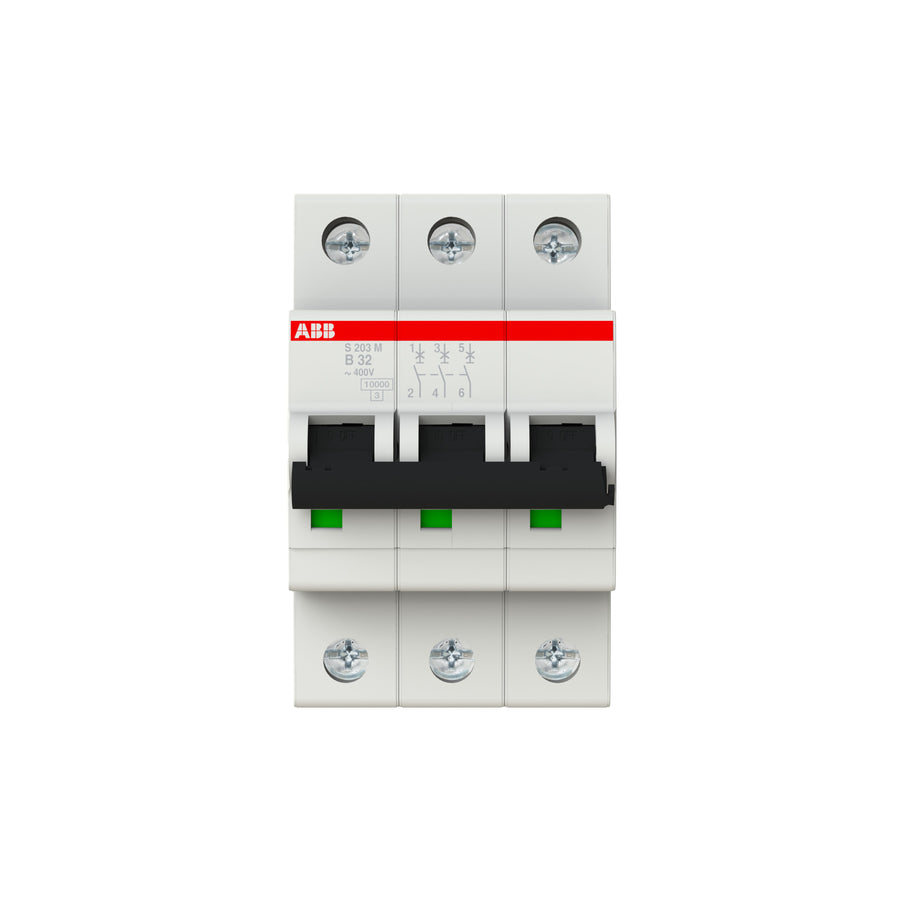

Der ABB S203M-B32 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 32 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 10 kA
- 3 Teilungseinheiten
Kennwerte der Reihe ABB S200 M
Der Leitungsschutzschalter ist 3-polig aufgebaut, löst nach Charakteristik B aus, lässt sich in beliebiger Lage einbauen, arbeitet bei -25 bis +55 °C Umgebungstemperatur und ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt.
Abmessungen und Einbau: ABB S200 M
Er ist nach IP20 geschützt; zudem wiegt er 360 g. Er wird auf eine Tragschiene TH35 montiert, außerdem erreicht er ein Bemessungsschaltvermögen von 10 kA. Er hat als Anschlussart Schraubklemme und ist 52,5 mm breit und 88 mm hoch.
Elektrik und Lebensdauer: ABB S200 M
Der Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 11,1 W, außerdem entspricht er laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077. Der Leitungsschutzschalter ist für einen Bemessungsstrom von 32 A ausgelegt und gehört zur Energiebegrenzungsklasse 3. Dieser Leitungsschutzschalter belegt 3 Teilungseinheiten auf der Tragschiene; zudem ist er laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
