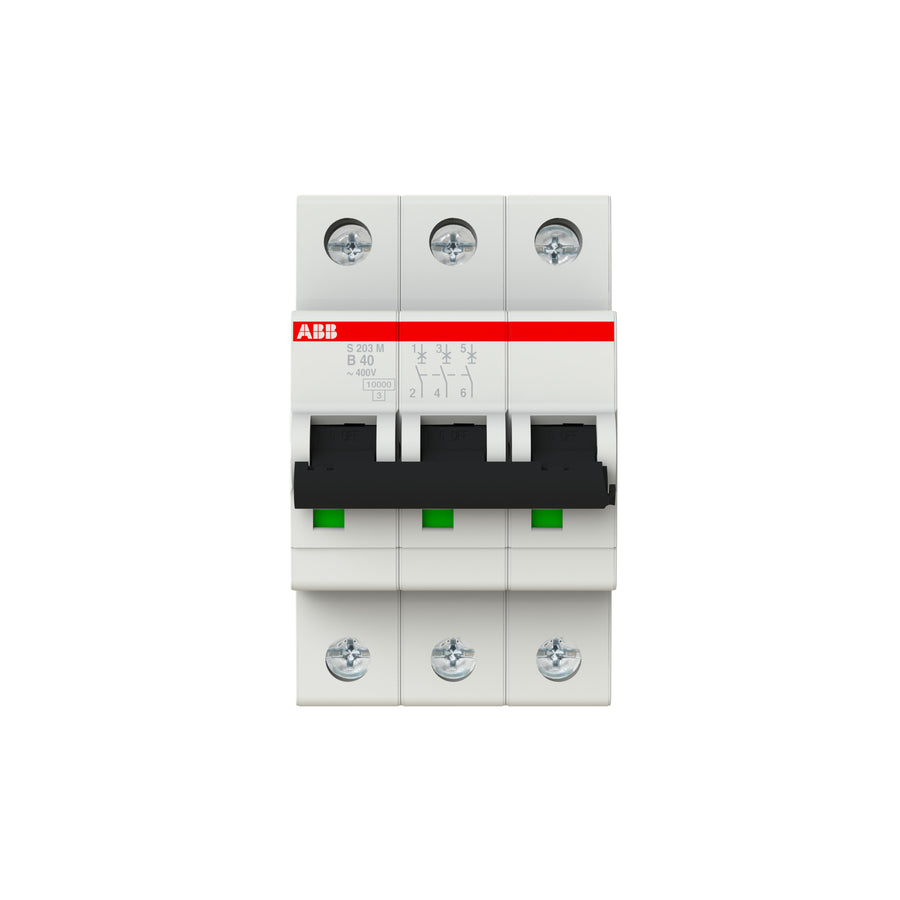

Der ABB S203M-B40 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 40 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 10 kA
- 3 Teilungseinheiten
ABB S200 M in Zahlen
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 10 kA und löst nach Charakteristik B aus. Er ist 3-polig aufgebaut, ist nach IP20 geschützt, ist laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt, lässt sich in beliebiger Lage einbauen und arbeitet bei -25 bis +55 °C Umgebungstemperatur.
ABB S200 M: Aufbau und Montage
Er hat als Anschlussart Schraubklemme, außerdem wiegt er 360 g. Der Leitungsschutzschalter ist für einen Bemessungsstrom von 40 A ausgelegt, außerdem wird er auf eine Tragschiene TH35 montiert.
ABB S200 M im Betrieb
Dieser Leitungsschutzschalter entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077; zudem ist er 52,5 mm breit und 88 mm hoch. Dieser Leitungsschutzschalter hat laut Hersteller eine Verlustleistung von 14,4 W; zudem ist er für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt. Er gehört zur Energiebegrenzungsklasse 3 und belegt 3 Teilungseinheiten auf der Tragschiene.
