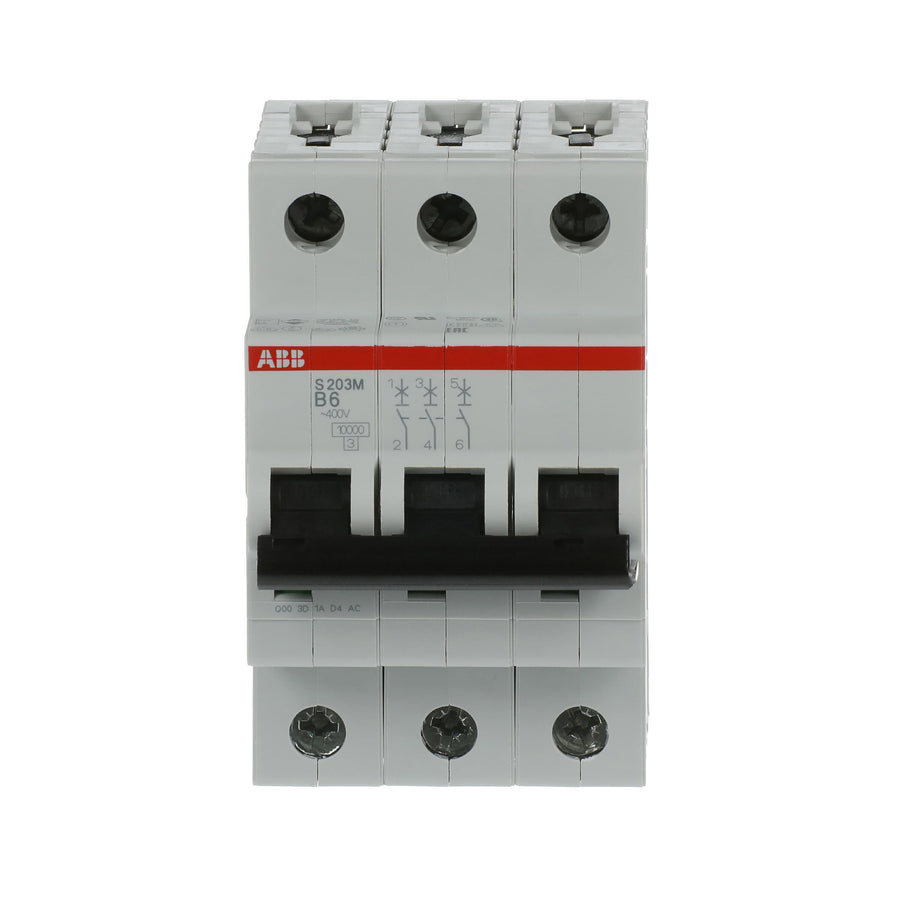

Der ABB S203M-B6 ist ein Leitungsschutzschalter aus der Reihe ABB S200 M.
- Bemessungsstrom 6 A
- Auslösecharakteristik B
- 3-polig
- Schaltvermögen 10 kA
- 3 Teilungseinheiten
ABB S200 M: Aufbau und Montage
Dieser Leitungsschutzschalter ist nach IP20 geschützt; zudem hat er laut Hersteller eine Verlustleistung von 6 W. Dieser Leitungsschutzschalter wiegt 336 g und lässt sich in beliebiger Lage einbauen. Er hat als Anschlussart Schraubklemme, außerdem ist er 52,5 mm breit und 88 mm hoch. Er wird auf eine Tragschiene TH35 montiert, gehört zur Energiebegrenzungsklasse 3, entspricht laut Hersteller den Normen IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077, löst nach Charakteristik B aus und ist 3-polig aufgebaut.
ABB S200 M im Betrieb
Der Leitungsschutzschalter erreicht ein Bemessungsschaltvermögen von 10 kA; zudem arbeitet er bei -25 bis +55 °C Umgebungstemperatur. Er ist für eine Bemessungsbetriebsspannung von 400 V AC ausgelegt und belegt 3 Teilungseinheiten auf der Tragschiene. Dieser Leitungsschutzschalter ist für einen Bemessungsstrom von 6 A ausgelegt, außerdem ist er laut Hersteller für 20.000 elektrische Schaltspiele ausgelegt.
