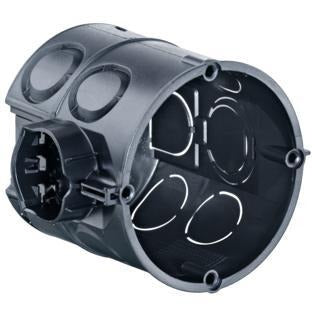

Die KAISER Geräte-Verbindungsdose UP-PLUS 1555-04 ist eine Unterputzdose mit 66 Millimeter Tiefe nach DIN 49073, ausgelegt für Rohre der Größen M20 und M25 sowie für Leitungen. Halogenfrei ist das Material laut Hersteller auch bei dieser 66-Millimeter-Ausführung.
Neun Rohreinführungen mit 20 Millimeter Durchmesser
Am Dosenumfang befinden sich neun Rohreinführungen mit 20 Millimeter sowie zwei mit 25 Millimeter Durchmesser, dazu zwei Kombieinführungen für M20/M25-Rohre. Am Dosenboden liegt eine weitere Einführung für M20-Rohre oder Leitungen.
Snap-Rast-Kupplung für den Normabstand von 71 Millimetern
Die Snap-Rast-Kupplung der UP-PLUS-Technik verbindet Dosen laut Hersteller verdrehungssicher und hält dabei den genormten Kombinationsabstand von 71 Millimetern ein. Der Kombinationsstutzen ist für M20/M25-Rohre sowie für Leitungen ausgelegt.
- Tiefe 66 Millimeter nach DIN 49073
- Neun Rohreinführungen Ø 20 mm, zwei mit Ø 25 mm
- Vier Schraubdome und zwei Spreizkrallenfelder
- Schraubabstand 60 Millimeter
- Halogenfrei, Verpackungseinheit 25 Dosen
Vier Schraubdome und zwei Spreizkrallenfelder
Für die Befestigung des Installationsgeräts stehen vier Schraubdome bei einem Schraubabstand von 60 Millimetern sowie zwei Spreizkrallenfelder zur Verfügung. Diese Kombination erlaubt laut Hersteller sowohl Schraub- als auch Spreizkrallenbefestigung für unterschiedliche Gerätetypen. Als weiteren Vorteil der UP-PLUS-Bauform nennt der Hersteller einen optimalen Installationsraum im Inneren der Dose, der die spätere Verdrahtung des Geräts erleichtert. Für die UP-PLUS-Dose 1555-04 umfasst die Innenverpackung laut Hersteller 25 Dosen, die Versandeinheit 250 Dosen. Der Kombinationsstutzen ist dabei für M20- und M25-Rohre ebenso ausgelegt wie für Leitungen.
