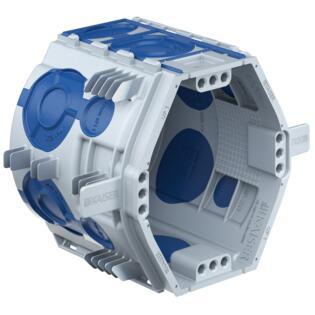

Die KAISER Geräte-Verbindungsdose UP¹ ECON® Fix (Artikel-Nr. 1555-26) ist eine Unterputz-Verbindungsdose aus dem UP¹-Programm des Herstellers. Sie bietet laut Datenblatt 25 Prozent mehr Installationsvolumen als eine herkömmliche Unterputz-Geräte-Verbindungsdose und lässt sich dank Schnellfixierung ohne Gips montieren.
Tiefe 66 Millimeter und Bohrloch-Durchmesser 82 Millimeter
Die Dose hat eine Einbautiefe von 66 Millimetern bei einem Bohrloch-Durchmesser von 82 Millimetern. Der Schraubabstand beträgt 60 Millimeter, die Befestigung erfolgt über 4 x 3 Schraubdome sowie zwei Spreizkrallenfelder. Ein Tiefenanschlag ist vorhanden und erleichtert die lagerichtige Montage in der Wandöffnung.
Schnellfixierung mit Klemmrippen, auch für PU-Schaum geeignet
Die Schnellfixierung erfolgt über Klemmrippen, die laut Hersteller in allen gängigen Steinarten greifen und bis zu 50 Prozent Zeitersparnis gegenüber der Montage mit Gips bringen sollen. Die Dose ist zusätzlich für die Befestigung mit PU-Schaum ausgelegt. Der Norm-Kombinationsabstand von 71 Millimetern erlaubt eine seitenneutrale Kombination mehrerer Dosen zu einer Mehrfachkombination.
Durchverdrahtung ohne räumliche Trennung
Über den ausbrechbaren Trennsteg lässt sich die Geräteverbindung ohne räumliche Trennung herstellen, sodass bereits verdrahtete Geräte wie Steckdosen zügig eingesetzt werden können. Die bodennahen Einführungen und die bodennahe Durchverdrahtung schaffen zusätzlichen nutzbaren Verdrahtungsraum für Leitungen und Klemmen, weil das Leitungsgut tief in der Dose liegt und den Platz für das Einbaugerät freihält.
Werkzeuglose Leitungs- und Rohreinführungen im Detail
Im Kombinationsbereich stehen werkzeuglose, bodennahe Leitungseinführungen bis 11 Millimeter Durchmesser sowie Rohreinführungen bis M25 jeweils zweifach zur Verfügung. Am Dosenumfang sind es jeweils vier werkzeuglose Einführungen bis 11 Millimeter Durchmesser beziehungsweise bis M25, im Dosenboden nochmals jeweils zwei. Diese mehrfach vorhandenen Einführungen erlauben unterschiedliche Leitungswege in eine Kombination, ohne dass Öffnungen nachträglich ausgebrochen werden müssen.
- 25 % mehr Volumen als eine herkömmliche UP-Geräte-Verbindungsdose
- Schnellfixierung mit Klemmrippen, auch für PU-Schaum geeignet
- 4 x 3 Schraubdome und 2 Spreizkrallenfelder für die Gerätebefestigung
- Halogenfrei und luftdicht
- Norm-Kombinationsabstand 71 mm für seitenneutrale Mehrfachkombinationen
Halogenfreies, luftdichtes Gehäusematerial
Das Gehäusematerial ist halogenfrei und luftdicht ausgeführt. Als Zubehör bietet der Hersteller einen Putzausgleich-Rahmen, mit dem sich ein Putzausgleich von 10 bis 35 Millimetern stufenlos herstellen lässt, ohne mehrere Einzelteile kombinieren zu müssen. Laut Hersteller ist das Produkt schadstoffgeprüft und lässt sich über den SHI-Produktpass in Bauvorhaben mit Nachhaltigkeitsanforderungen einbinden.
Verpackungseinheit 20/200 Stück
Die Dose wird in einer Verpackungseinheit von 20 Stück innen beziehungsweise 200 Stück je Versandeinheit geliefert.
