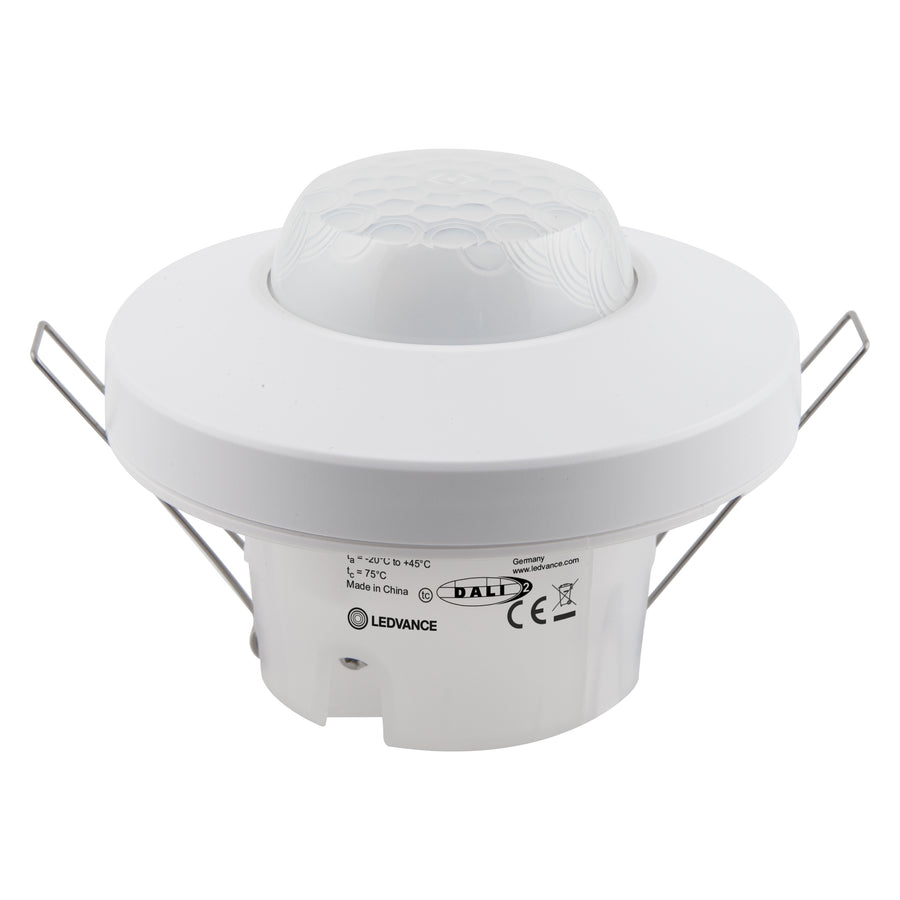

Lange, schmale Flure stellen andere Anforderungen an einen Präsenzsensor als offene Flächen. Der LEDVANCE DALI-2 Sensor LS-PD-40x5 IR ist für genau diese Korridorform optimiert, deckt einen Bereich von bis zu 40 mal 5 Metern ab und wird direkt im Deckeneinbau montiert, versorgt über den DALI-Bus ohne eigene Netzleitung.
Erfassungsbereich 40 mal 5 Meter für lange Flure
Statt eines kreisförmigen Erfassungsbereichs ist dieser Sensor für längliche Korridore ausgelegt und erfasst Bewegungen über sein passives IR-Element auf einer Strecke von bis zu 40 Metern bei 5 Metern Breite. Die maximale Installationshöhe liegt bei 4 Metern, der Erfassungswinkel bei 360 Grad rund um den Sensor, sodass auch seitliche Bewegungen in der Deckenmitte erfasst werden.
Lichtsensor von 5 bis 2000 Lux, Versorgung über DALI-Bus
Der integrierte Lichtsensor deckt einen Arbeitsbereich von 5 bis 2000 Lux ab und erkennt vorhandenes Tageslicht, um Kunstlicht bei ausreichender Helligkeit zu reduzieren. Die Betriebsspannung von 10 bis 22,5 Volt bezieht der Sensor direkt über den DALI-Bus bei nur 0,1 Watt Leistungsaufnahme, ein separater Netzanschluss entfällt. Angeschlossen wird über Federklemmen für 1,0 bis 2,5 Quadratmillimeter Leiterquerschnitt mit 6 bis 8 Millimetern Abisolierlänge.
Deckeneinbau oder Aufputzmontage mit CM-Kit
Vorgesehen ist dieser Sensor für den Deckeneinbau mit einer Schutzart von IP20. Für eine Aufputzmontage bietet der Hersteller zusätzlich ein separates Montage-Kit an, das den Einbau auch ohne Deckenaussparung erlaubt. Mehrere Sensoren lassen sich an einer gemeinsamen DALI-Linie betreiben und in DALI-2-fähige Licht- und Gebäudemanagementsysteme einschließlich VIVARES integrieren.
Fünf Punkte zum DALI-2 Sensor LS-PD-40x5 IR
- Erfassungsbereich 40 mal 5 Meter, optimiert für Korridore
- Lichtsensor im Bereich von 5 bis 2000 Lux
- Versorgung direkt über den DALI-Bus, kein Netzanschluss nötig
- DALI-2-zertifiziert, kompatibel mit VIVARES-Lichtmanagement
- Maximale Installationshöhe 4 Meter, Erfassungswinkel 360 Grad
Einsatzorte: Flure und Treppenhäuser
Der Hersteller nennt Flure und Treppenhäuser als typische Einsatzorte für diese korridoroptimierte Sensorvariante, in denen die längliche Erfassung besser passt als ein runder Erfassungsbereich. Betrieben werden darf der Sensor zwischen -20 und 45 Grad Celsius bei einer maximalen Temperatur von 75 Grad Celsius am Messpunkt, geeignet auch für unbeheizte Treppenhäuser im Winter.
Kompakte Bauform, geeignet für den Deckeneinbau in Fluren
Bei 105 Millimetern Durchmesser und 67 Millimetern Höhe wiegt der Sensor 119 Gramm, die Gehäusefarbe ist Weiß wie bei der Ausführung für runde Erfassungsbereiche. Elektrische Anschlüsse gehören in die Hände einer qualifizierten Fachkraft, vor der Installation ist die Spannungsversorgung zu trennen. Eine Funktionsanzeige mit LED zeigt an, ob der Sensor aktiv arbeitet.
