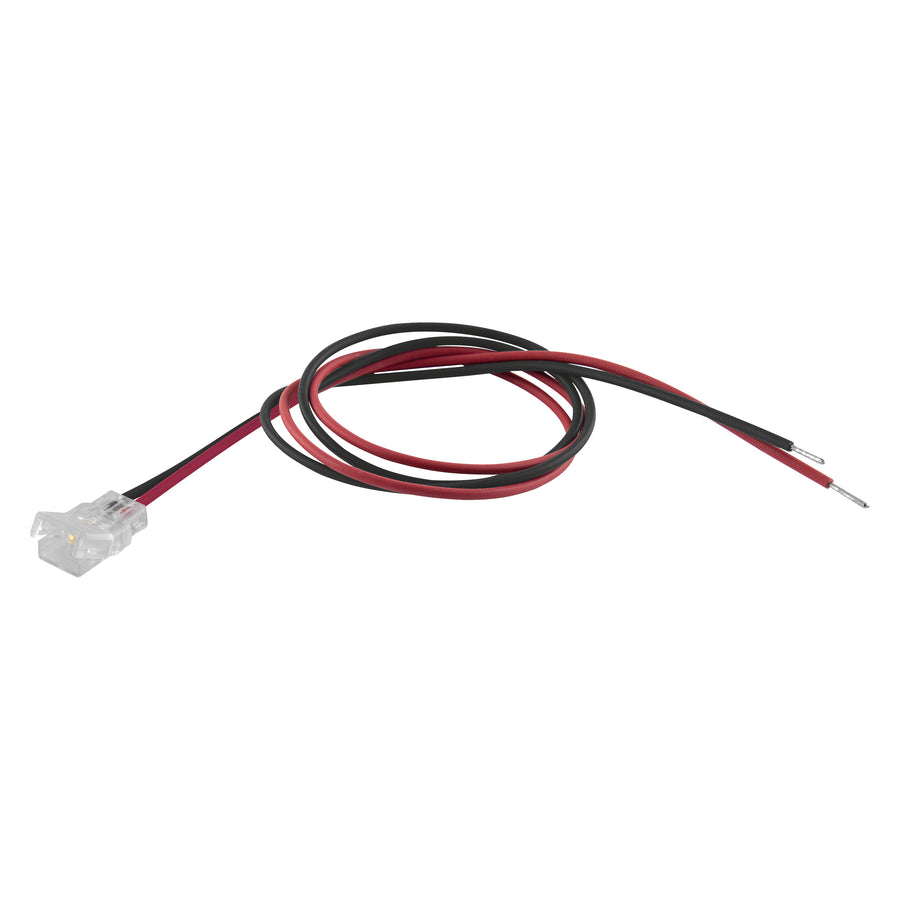

Der LS AY-CP/P2/500/P ist die geschützte Anschlusslösung für LEDVANCE LED-Strips der Linien PFM und VAL. Sein transparentes Gehäuse erreicht die Schutzart IP67 und ist damit staubdicht und gegen zeitweiliges Untertauchen geschützt.
Über ein 500 mm langes Kabel wird der Strip mit 24 V versorgt; zugelassen ist ein Nennstrom von 5.000 mA.
- Schutzart IP67 mit transparentem Gehäuse
- Anschluss ohne manuelle Verdrahtung
- Montage ohne Werkzeug
- 500 mm Zuleitung, 526 mm Gesamtlänge
- Für 24-V-Strips mit bis zu 5.000 mA
IP67-Einspeisung für geschützte Strip-Linien
Das Gehäuse misst 15,0 mm in der Breite und 7,0 mm in der Höhe und ist damit größer als ungeschützte Verbinder, weil es den ummantelten Strip aufnehmen muss. Die eingangsseitige Leitung hat einen Querschnitt von 0,5 mm².
Mit 11,00 g bleibt das Bauteil leicht; die transparente Ausführung nimmt die Farbe des Untergrunds an.
Temperaturgrenzen und Stoffangaben
Im Betrieb sind Umgebungstemperaturen von -20 bis +55 °C zulässig, bei der Lagerung -20 bis +80 °C. Stoffe der REACH-Kandidatenliste über 0,1 % Massenanteil führt LEDVANCE für diesen Verbinder nicht. Vorgesehen ist er für die allgemeine Beleuchtung in Innenräumen.
Einsatz an geschützten Strip-Linien
Sinnvoll ist die geschützte Variante überall dort, wo auch der Strip selbst ummantelt verlegt wird, zum Beispiel in Küchen unter Oberschränken oder an Stellen, an denen gelegentlich gewischt wird. Das Kabel lässt sich bis zum Netzteil führen, das außerhalb des Feuchtebereichs sitzen kann. Wer den Verbinder sichtbar montiert, profitiert vom glasklaren Material, das kaum als eigenes Bauteil wahrgenommen wird.
Beim Verlegen sollte die Leitung zugentlastet geführt werden, damit der Anschluss am Strip nicht mechanisch belastet wird.
