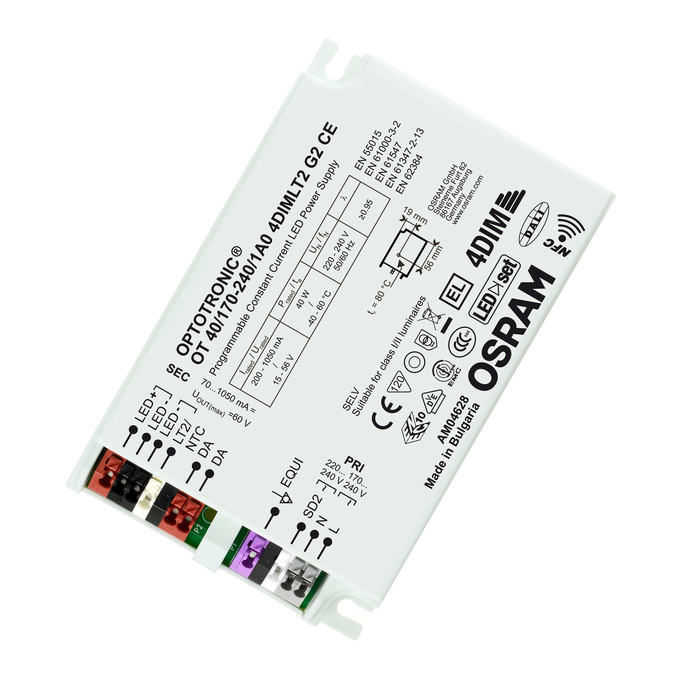

Der OT 40/170…240/1A0 4DIM LT2 G2 CE von LEDVANCE ist ein Konstantstrom-Treiber für Außenanwendungen mit 40,00 Watt Nennleistung. Der Ausgangsstrombereich reicht von 200 bis 1.050 Milliampere und lässt sich per NFC drahtlos und ohne Öffnen der Leuchte programmieren. Charakteristisch für die Baureihe ist die Kombination mehrerer Dimmwege in einem einzigen Gerät.
4DIM: StepDIM, AstroDIM, MainsDIM und DALI in einem Gerät
Wer den 40-Watt-Treiber über die Netzspannungsamplitude ansteuern möchte, nutzt MainsDIM ohne zusätzliche Steuerleitung. Für eine autonome, zeit- oder astronomisch gesteuerte Absenkung der Beleuchtung steht AstroDIM mit fünf unabhängigen Stufen zur Verfügung, was in Dämmerungsphasen Energie einspart. Ist ein Lichtmanagementsystem vorhanden, lässt sich der Treiber stattdessen über die isolierte DALI-Schnittstelle für bidirektionale Telemanagement-Systeme einbinden; die vierte Option ist die stufenweise StepDIM-Ansteuerung.
Doppelte Isolierung und Betrieb bis -40 Grad Celsius
Zwischen Netzeingang und LED-Ausgang sorgt eine doppelte Isolierung für zusätzlichen Schutz, der Überspannungsschutz reicht bis 10 Kilovolt. Der Treiber ist für Außenanwendungen in Leuchten mit einer Schutzart über IP 54 sowie für Außenleuchten der Schutzklasse I und II vorgesehen. Der Umgebungstemperaturbereich reicht von -40 bis +60 Grad Celsius, der Standby-Stromverbrauch bleibt laut Hersteller unter 0,35 Watt.
Zulassungen und Anschluss des 40-Watt-4DIM-Treibers
Zertifiziert ist der Treiber unter anderem nach IEC 62386-101, IEC 62386-102 und IEC 62386-207 sowie nach UL-8750 und FCC 47 part 15 class B; die Prüfzeichen umfassen CE, ENEC, VDE, VDE-EMC, CCC, EL und RCM. Der Leitungsquerschnitt liegt ein- und ausgangsseitig bei 0,2 bis 1,5 Quadratmillimetern, gelagert werden darf das Gerät bei -25 bis +85 Grad Celsius. Der Treiber ist außerdem leerlauffest ausgeführt und verträgt einen kurzzeitigen Betrieb ohne angeschlossenes LED-Modul, etwa während der Inbetriebnahme der Außenleuchte.
- 40,00 Watt Nennleistung, Ausgangsstrom 200…1.050 mA per NFC programmierbar
- Vier Dimmarten in einem Gerät: StepDIM, AstroDIM, MainsDIM und DALI
- Zertifiziert nach IEC 62386-101, -102 und -207 sowie UL-8750
- Doppelte Isolierung, Überspannungsschutz bis 10 kV
- Kunststoffgehäuse, 210 Gramm, Umgebungstemperatur -40 bis +60 °C, Schutzklasse I/II
Vorgesehene Einsatzorte sind laut Hersteller die Straßen- und Stadtbeleuchtung sowie die Industrie, jeweils in Außenleuchten mit einer Schutzart über IP 54. Beim Einschalten fließen kurzzeitig 26 Ampere, die Ausgangsstromtoleranz liegt bei 3 Prozent. An einer 25-A-Sicherung vom Typ B lassen sich bis zu 44 dieser Treiber gemeinsam betreiben. Für Projekte, in denen sowohl zeitgesteuertes Dimmen als auch eine spätere DALI-Anbindung möglich bleiben soll, deckt der OT 40 beide Wege mit einem einzigen Gerät ab.
