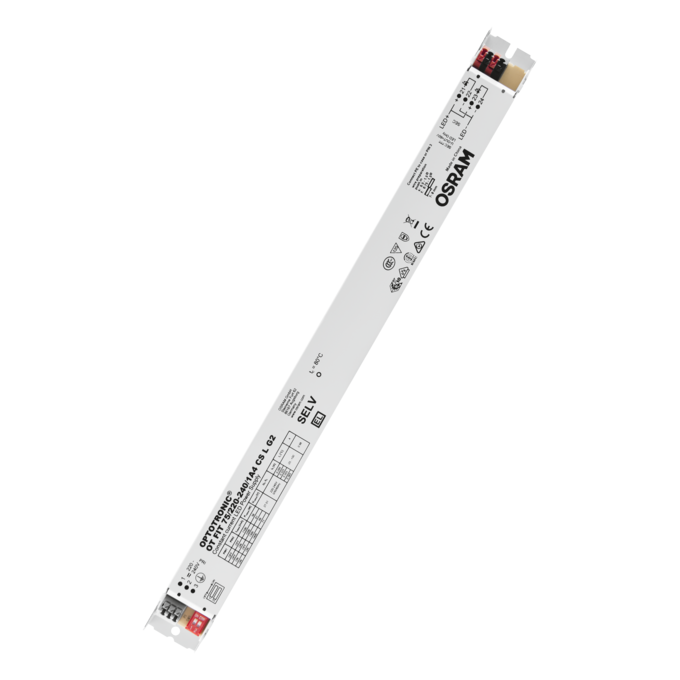

Für leistungsstärkere lineare LED-Module bietet LEDVANCE den OT FIT 75/220…240/1A4 CS L G2 an. Der SELV-Treiber liefert bei 93,00 Watt Nennleistung eine Ausgangsleistung von 29,7 bis 71,4 Watt. Vier Ausgangsströme stehen per DIPswitch zur Auswahl: 1.100, 1.200, 1.300 oder 1.400 Milliampere, jeweils bei einer Ausgangsspannung unter 60 Volt.
DIPswitch-Auswahl bis 1.400 Milliampere
Die Strombandbreite des OT FIT 75 CS reicht bis 1.400 Milliampere, was den Treiber für Module mit höherem Leistungsbedarf geeignet macht. Eine fortlaufende Dimmfunktion sieht der Hersteller für dieses Modell nicht vor; die Ausgangsstromtoleranz liegt bei 7,5 Prozent, der Ausgangs-Rippelstrom bei unter 5 Prozent. Der Überlastschutz ist bei diesem Treiber nicht reversibel ausgeführt, Übertemperatur- und Kurzschlussschutz arbeiten dagegen automatisch reversibel.
Baulänge 360 Millimeter und Notlicht-Eignung
Das Gehäuse des OT FIT 75 CS misst 360 x 30 x 21 Millimeter und wiegt 290 Gramm. Für den Einbau in Notbeleuchtungsanlagen ist der Treiber nach IEC 61347-2-13, Anhang J, vorgesehen. Der Umgebungstemperaturbereich reicht von -25 bis +50 Grad Celsius, die maximale Temperatur am Messpunkt tc liegt bei 80 Grad Celsius.
Zulassungen und Lagerung des 75-Watt-Treibers
Nach EN 61347-1, EN 61347-2-13, EN 62384 sowie EN 61547 geprüft, trägt der Treiber die Zeichen CE, EL, VDE-EMC, ENEC 10, CCC und RCM. Die Lagertemperatur reicht von -25 bis +85 Grad Celsius. Ebenfalls angegeben ist ein Bleianteil von mehr als 0,1 Prozent Massenanteil, den der Hersteller für den OT FIT 75 CS ausweist. Der Treiber ist zudem leerlauffest ausgeführt und verträgt einen kurzzeitigen Betrieb ohne angeschlossenes LED-Modul, etwa während der Inbetriebnahme der Leuchte.
- 93,00 Watt Nennleistung bei 29,7…71,4 Watt Ausgangsleistung, SELV-Ausgang unter 60 V
- Vier Ausgangsströme per DIPswitch wählbar: 1.100, 1.200, 1.300 oder 1.400 mA
- Geeignet für Notbeleuchtungsanlagen nach IEC 61347-2-13, Anhang J
- Ausgangsstromtoleranz 7,5 %, Ausgangs-Rippelstrom unter 5 %
- Metallgehäuse, 360 mm Länge, 290 Gramm, Schutzart IP20, Schutzklasse I
Beim Einschalten fließt für kurze Zeit ein Strom von 40 Ampere. Der Hersteller gibt an, dass sich 13 Exemplare des OT FIT 75 CS gemeinsam an einer 16-A-Sicherung vom Typ B betreiben lassen, an einer 10-A-Sicherung sind es 8 Stück. Damit eignet sich der Treiber für lineare Lichtlösungen in Büros, Bildungsstätten, Industriegebäuden, Lagerbereichen und im Retail, in denen mehrere Leistungsstufen ohne DALI-Verkabelung abgedeckt werden sollen. Der Netzleistungsfaktor liegt laut Datenblatt bei 0,98, der Oberschwingungsgehalt bei unter 20 Prozent. Diese Werte gelten für den Betrieb an der vorgesehenen Netzspannung von 220 bis 240 Volt.
