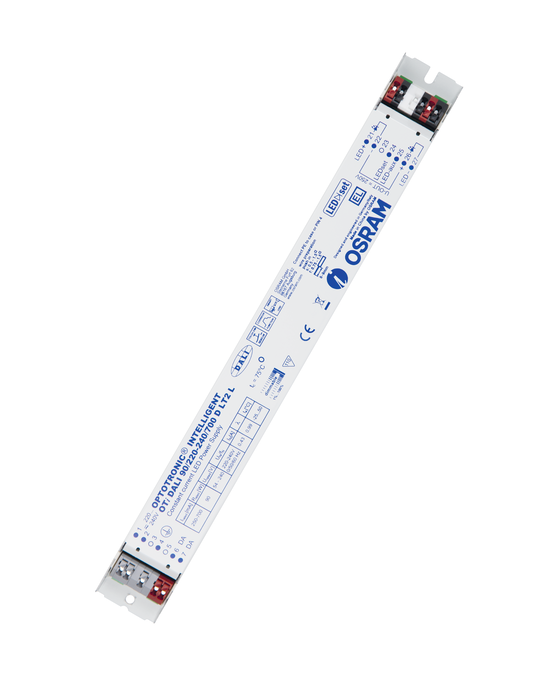

Für lineare Leuchten mit höherem Leistungsbedarf bietet LEDVANCE den OTi DALI 90/220…240/700 D LT2 L an. Der nicht isolierte Weitbereichstreiber liefert bei 90,00 Watt Nennleistung eine Ausgangsleistung von 13,5 bis 90 Watt und deckt einen Ausgangsstrombereich von 250 bis 700 Milliampere ab. Programmiert wird er vollständig über die DALI-Schnittstelle, sodass sich die Ausgangswerte je nach angeschlossenem LED-Modul softwareseitig festlegen lassen.
DALI-2 nach den Teilen -101, -102 und -207
Die DALI-2-Zertifizierung umfasst die Teile -101, -102 und -207 und erlaubt die Einbindung in bidirektionale Telemanagement-Systeme. Gedimmt wird per Amplituden-Dimmen im Bereich von 1 bis 100 Prozent. Ergänzend steht Touch-DIM zur Verfügung, bei dem ein Taster oder Sensor die Bedienung übernimmt und die Beleuchtung bei ausreichendem Restlicht automatisch abschaltet. Für Flure und Sanitärbereiche ist zusätzlich die dreistufige Corridor-Funktion vorgesehen.
Geräteverlustleistung 9 Watt, Betrieb bis 50 Grad Celsius
Die Geräteverlustleistung des OTi DALI 90 liegt bei 9 Watt. Der zulässige Umgebungstemperaturbereich reicht von -25 bis +50 Grad Celsius, die maximale Temperatur am Messpunkt tc bei 75 Grad Celsius. Laut Herstellerangabe enthält das Produkt Blei in einer Konzentration von mehr als 0,1 Prozent Massenanteil, was bei Rückbau und Entsorgung zu berücksichtigen ist. Das Gehäuse ist in Metall ausgeführt und für eine relative Luftfeuchte im Betrieb von bis zu 85 Prozent ausgelegt.
Federkraftklemme und Zulassungen des 90-Watt-Treibers
Der Anschluss erfolgt ausgangsseitig über eine Federkraftklemme bei einem Leitungsquerschnitt von 0,5 bis 1,5 Quadratmillimetern. Geprüft ist das Gerät nach EN 61347-1, EN 61347-2-13 und EN 62386 und trägt die Zeichen CE, ENEC 10 sowie VDE-EMC. Gelagert werden darf es bei -25 bis +85 Grad Celsius, im Betrieb ist eine relative Luftfeuchte von bis zu 85 Prozent zulässig. Für das Gehäuse nennt der Hersteller eine EVG-Lebensdauer von bis zu 100.000 Stunden.
- 90,00 Watt Nennleistung bei 13,5…90 Watt Ausgangsleistung und 250…700 mA Ausgangsstrom
- DALI-2 zertifiziert nach Teil -101, -102 und -207 für Telemanagement-Systeme
- Touch-DIM-Betrieb und dreistufige Corridor-Funktion für Flure und Sanitärräume
- Geeignet für Notlichtinstallationen nach EN 60598-2-22 und IEC 61347-2-13, Anhang J
- Metallgehäuse mit 205 Gramm Gewicht, 280 mm Länge, Schutzart IP20, Schutzklasse I
Der Einschaltstrom liegt bei 25 Ampere, die Ausgangsstromtoleranz bei 3 Prozent. An einem 16-A-Sicherungsautomaten vom Typ B lassen sich laut Hersteller bis zu 15 dieser 90-Watt-Treiber betreiben, an einem 10-A-Automaten sind es ebenfalls 15. Damit passt der Treiber zu Projekten mit größeren linearen LED-Modulen in Büros, Bildungsstätten, Lagerbereichen und im Retail, in denen DALI-2 als Steuerungsstandard vorgegeben ist. Für die Elektroplanung ist relevant, dass sich bei gleicher Sicherungsgröße unabhängig vom gewählten Automatentyp dieselbe Gerätezahl ergibt.
