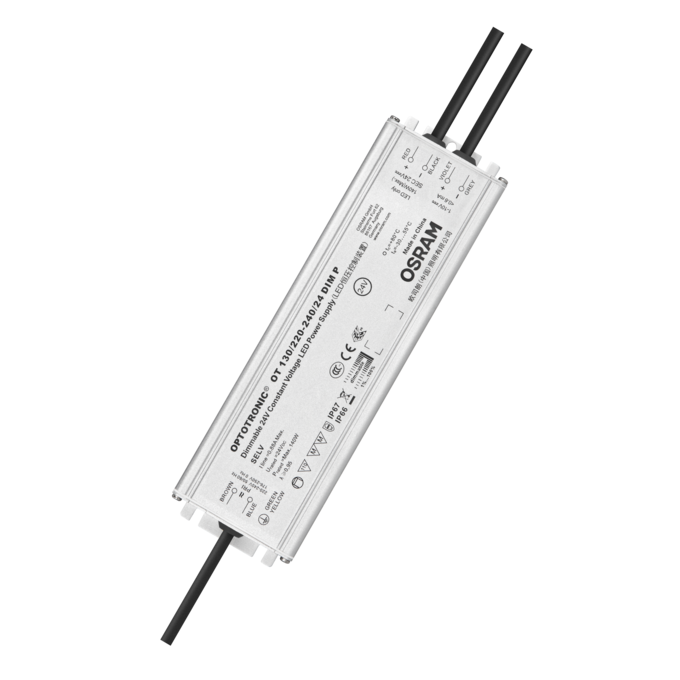

Der OT 130/220…240/24 DIM P ist ein isolierter Konstantspannungstreiber von LEDVANCE aus der OPTOTRONIC-Reihe für LED-Module mit 24 Volt Gleichspannung. Die Nennausgangsleistung liegt laut Datenblatt bei 130 Watt, die Nennleistung bei 140 Watt. Die Eingangsspannung reicht von 198 bis 264 Volt Wechselspannung, alternativ ist auch Gleichspannungsbetrieb von 176 bis 276 Volt vorgesehen.
Schutzart IP66/IP67 für Innen- und Außeneinsatz
Der Treiber erreicht die Schutzart IP66 und IP67 und ist laut Hersteller für Installationen im Innen- und Außenbereich geeignet, etwa an Fassaden, auf öffentlichen Plätzen, in der Lichtwerbung oder auf Kreuzfahrtschiffen. Das Gehäuse besteht aus Metall und ist gekapselt ausgeführt, der zulässige Umgebungstemperaturbereich reicht von −30 bis +55 Grad Celsius, die Lagertemperatur von −40 bis +85 Grad Celsius.
Dimmbar über vollisolierte 1…10-Volt-Schnittstelle
Über eine vollisolierte 1…10-Volt-Schnittstelle lässt sich der Ausgang laut Hersteller im Bereich von 1 bis 100 Prozent dimmen. Als „Smart Power Supply“ stellt der Treiber beim Einschalten kalter LEDs laut Hersteller kurzzeitig eine erhöhte Leistung bereit, um das träge Anlaufverhalten der LEDs auszugleichen. Der Hersteller nennt zudem eine sehr stabile Ausgangsleistung über den Betrieb hinweg sowie die Möglichkeit zur unabhängigen Montage getrennt von der Leuchte.
130 Watt bei 24,2 Volt Ausgangsspannung und 943 Gramm Gewicht
Die Nennausgangsspannung beträgt 24,2 Volt, der maximale Wirkungsgrad des EVG liegt bei 90,5 Prozent, die Geräteverlustleistung bei 13,3 Watt. Die Maße betragen 220 x 63 x 37 Millimeter bei einem Lochmaßabstand von 207 Millimetern, das Gewicht liegt bei 943 Gramm. Die Verlustleistung im Stand-by-Betrieb bleibt laut Datenblatt unter 0,5 Watt.
- Nennausgangsleistung 130 Watt bei 24,2 Volt Ausgangsspannung
- Schutzart IP66/IP67 für Innen- und Außeneinsatz
- Dimmbar über vollisolierte 1…10-Volt-Schnittstelle im Bereich 1 bis 100 Prozent
- Elektronisch reversibler Kurzschluss-, Überlast- und Übertemperaturschutz
- Nennlebensdauer bis zu 50.000 Stunden bei −30 bis +55 Grad Celsius Umgebungstemperatur
Überspannungsschutz und Zulassungen nach EN 61347
Der Überspannungsschutz liegt laut Hersteller bei bis zu 4 Kilovolt zwischen L und N sowie bis zu 6 Kilovolt zwischen L/N und Erde. Zugelassen ist der Treiber unter anderem nach EN 61347-1, EN 61347-2-13, EN 55015 und EN 62384, Prüfzeichen bestehen nach ENEC, RCM, CCC und EAC. Er ist für Leuchten der Schutzklasse I vorgesehen, der Ausgang wird über ein Kabel angeschlossen. Bei Festinstallation des OT 130W DIM P ist der Netzanschluss einer Elektrofachkraft vorbehalten.
Kurzschluss-, Überlast- und Leerlauffestigkeit
Laut Datenblatt ist der Treiber elektronisch reversibel gegen Kurzschluss, Überlast und Übertemperatur geschützt und leerlauffest. Bis zu 20 Geräte lassen sich an einem 25-A-Leitungsschutzschalter des Typs B betreiben, bei 16 Ampere sind es 13 Geräte, bei 10 Ampere 8 Geräte. Die galvanische Trennung entspricht SELV, der Netzleistungsfaktor liegt bei 0,95 und der Oberschwingungsgehalt unter 15 Prozent.
