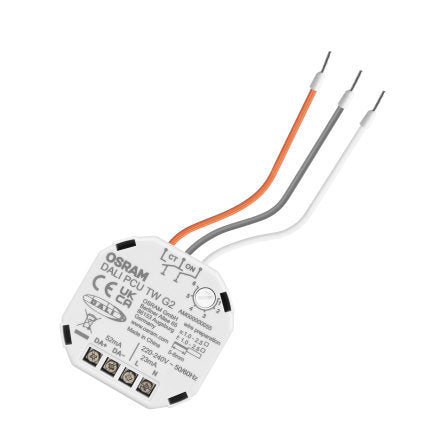

Der DALI PCU TW G2 ist ein Bediengerät von Osram für den manuellen Betrieb von DALI- und DALI-DT8-Vorschaltgeräten mit einstellbarer Farbtemperatur (Tunable White). Es wird laut Hersteller in eine Unterputzdose integriert und übernimmt dort das Dimmen, Schalten und die Einstellung der Farbtemperatur angeschlossener Leuchten.
Bedienung von Standard-DALI und DALI DT8 Tunable White
Das Gerät ist laut Datenblatt für Standard-DALI-Vorschaltgeräte ebenso geeignet wie für DALI-DT8-Geräte mit einstellbarer Farbtemperatur. Über den Drehknopf lassen sich Helligkeit und Farbtemperatur intuitiv manuell einstellen. Die minimale Helligkeitsstufe sowie der nutzbare Farbtemperaturbereich lassen sich individuell konfigurieren.
Bis zu vier Bedienstellen mit automatischer Synchronisation
Bis zu vier Geräte des Typs DALI PCU TW G2 lassen sich laut Hersteller parallel schalten, um mehrere Bedienstellen für dieselbe Beleuchtungsgruppe aufzubauen. Die Bedienstellen synchronisieren sich dabei automatisch untereinander. Das Verhalten nach einer Netzunterbrechung ist einstellbar, außerdem lässt sich das Gerät mit Standard-Präsenz- und Bewegungsmeldern mit Netzkontakt kombinieren.
Integrierte Busspannungsversorgung für bis zu 25 Vorschaltgeräte
Das PCU verfügt über eine integrierte Bus-Spannungsversorgung und ist laut Hersteller für bis zu 25 elektronische Vorschaltgeräte je Steuerausgang ausgelegt. Die Leitungslänge der DALI-Steuerleitung darf bis zu 300 Meter betragen. Das Gerät besitzt einen Steuerausgang und arbeitet mit einer Gruppe, die DIM-Schnittstelle entspricht DALI-2.
- Manuelles Dimmen, Schalten und Farbtemperatureinstellung für DALI DT8 Tunable White
- Bis zu vier Bedienstellen parallel mit automatischer Synchronisation
- Integrierte Busspannungsversorgung für bis zu 25 Vorschaltgeräte
- Kombinierbar mit Präsenz- und Bewegungsmeldern mit Netzkontakt
- Abdeckung und Drehknopf im Lieferumfang enthalten
Einbau in die Unterputzdose, Maße 49 x 48 x 22 Millimeter
Das Gerät wird in eine Unterputzdose integriert und misst 49 x 48 x 22 Millimeter bei einem Gewicht von 49,4 Gramm. Es ist in Weiß gehalten und arbeitet an 230 Volt mit Wechsel- oder Gleichstrom bei 50 oder 60 Hertz. Die Nennleistung liegt bei 2 Watt. Der zulässige Umgebungstemperaturbereich reicht von 0 bis 50 Grad Celsius, die Schutzart ist mit IP20 angegeben, die Schutzklasse mit II.
Stromart und Recyclingangaben
Das Gerät arbeitet laut Datenblatt sowohl mit Wechsel- als auch mit Gleichstrom (AC/DC). Zur Verpackung nennt der Hersteller einen Mindestanteil an recyceltem Material von 80 Prozent, das Produkt selbst gilt laut Datenblatt als größtenteils recycelbares Produkt, auch die Verpackung wird als größtenteils recycelbar eingestuft.
Einsatzorte von Besprechungsräumen bis zur Shopbeleuchtung
Als Anwendungsgebiete nennt der Hersteller Besprechungsräume, Restaurants, Shopbeleuchtung und private Wohnbereiche. Die Energieeffizienzklasse ist mit A1 angegeben, Prüfzeichen bestehen nach CE und UKCA. Der Anschluss des DALI PCU TW G2 an das 230-Volt-Netz ist bei Festinstallation einer Elektrofachkraft vorbehalten.
