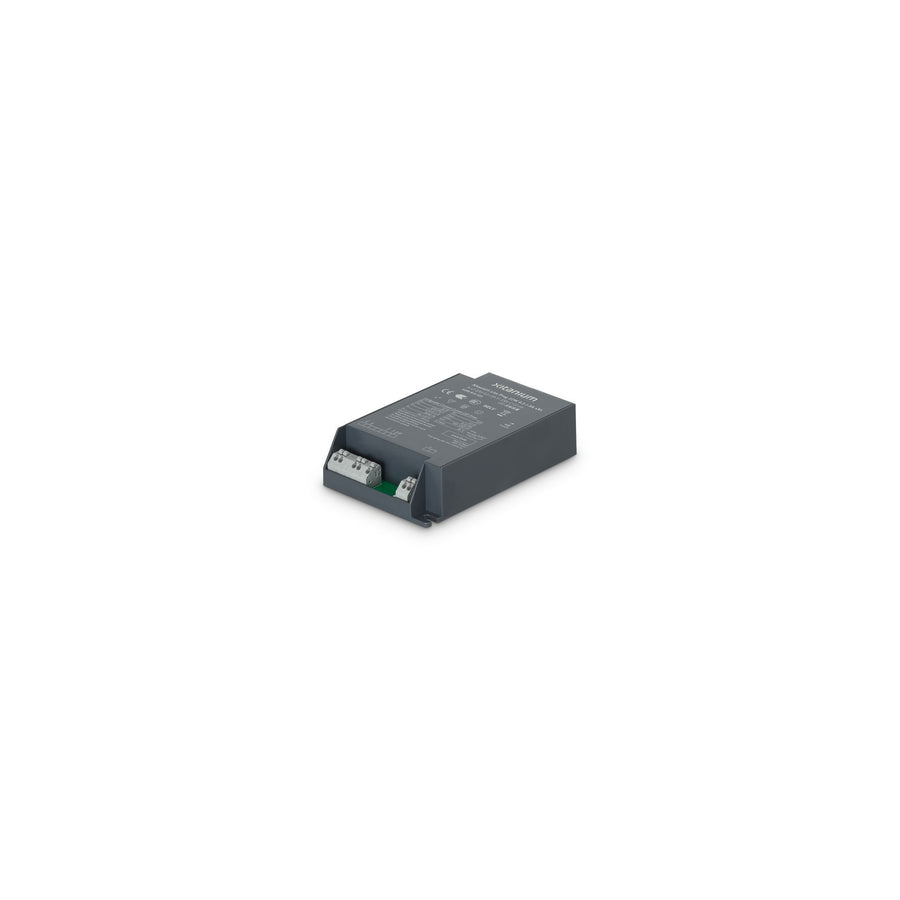

Der Philips Xi LP 22W 0.3-1.0A S1 230V C123 sXt gehoert zur Lite-Programmable-Baureihe und wird ueber eine 1-10-Volt-Schnittstelle mit DynaDimmer gedimmt statt ueber DALI. Die Nennleistung liegt bei 22 Watt, der Ausgangsstrom laesst sich zwischen 0,3 und 1,05 Ampere einstellen. Der Treiber ist isoliert als SELV-Geraet aufgebaut und fuer den Festeinbau vorgesehen.
1-10-Volt-Dimmschnittstelle mit DynaDimmer und Dimmbereich 100 bis 10 Prozent
Zur Helligkeitssteuerung dient eine 1-10-Volt-Schnittstelle mit DynaDimmer-Funktion, der Dimmbereich reicht von 100 bis 10 Prozent. Der Ausgangsstrom wird ueber SimpleSet oder NFC zwischen 300 und 1.050 Milliampere eingestellt, ab Werk sind 700 Milliampere voreingestellt. Eine zentrale Gleichstromsteuerung sowie eine Konstantlichtstromfunktion sind fuer dieses Modell laut Datenblatt nicht vorgesehen.
Ausgangsleistung von 0,6 bis 22 Watt bei 87 Prozent Wirkungsgrad
Die Ausgangsleistung bewegt sich zwischen 0,6 und 22 Watt bei einer Leistungsaufnahme von 26 Watt und einem maximalen Wirkungsgrad von 87 Prozent. Der Leistungsfaktor liegt bei 0,99, die Gesamtoberschwingungsverzerrung unter 7 Prozent. Die Ausgangsspannung bewegt sich zwischen 8 und 32 Volt, die Einschaltstromspitze betraegt 11,3 Ampere ueber eine Breite von 220 Mikrosekunden bei einer Leerlaufspannung von maximal 50 Volt.
Kompaktes Gehaeuse C123 mit 123 x 79 x 31 Millimetern
Das Gehaeuse C123_LP_S1 misst 123 Millimeter in der Laenge, 79 Millimeter in der Breite und 31 Millimeter in der Hoehe bei einem Gewicht von 0,190 Kilogramm. Mit Schutzart IP20 und fingersicherem Beruehrungsschutz bringt das Gehaeuse 0,190 Kilogramm auf die Waage und entspricht der Schutzklasse I/II mit doppelter Isolierung. Das Anschlusskabel zum Leuchtmittel ist 1,5 Meter lang, Ein- und Ausgangsleitungen benoetigen 0,5 bis 1,5 Quadratmillimeter Querschnitt bei einer Abisolierlaenge von 8,5 bis 9,5 Millimetern. Waehrend des Betriebs vertraegt der Treiber laut Hersteller bis zu 90 Prozent relative Luftfeuchtigkeit, gelagert werden darf er bei 5 bis 95 Prozent.
Ueberspannungsschutz bis 10 Kilovolt und Einsatztemperatur bis 55 Grad Celsius
Der Hersteller nennt einen Ueberspannungsschutz bis 6 Kilovolt im Differenzialmodus und bis 10 Kilovolt im Gleichtaktmodus. Der Treiber ist gegen Kurzschluss, Ueberlastung und Leerlauf abgesichert. Der zulaessige Umgebungstemperaturbereich reicht von minus 40 bis 55 Grad Celsius, die maximale Gehaeusetemperatur liegt bei 85 Grad Celsius, die nominale T-Case-Temperatur bei 75 Grad Celsius. Am 16-Ampere-Leitungsschutzschalter vom Typ B lassen sich bis zu 48 Treiber dieses Typs betreiben. Zu den Pruefzeichen zaehlen CE, ENEC, EAC, SELV und WEEE.
- Ausgangsleistung von 0,6 bis 22 Watt bei 0,3 bis 1,05 Ampere Ausgangsstrom
- Dimmung ueber 1-10-Volt-Schnittstelle mit DynaDimmer, Bereich 100 bis 10 Prozent
- Isoliertes SELV-Gehaeuse C123, 123 x 79 x 31 Millimeter, 0,190 Kilogramm
- Ueberspannungsschutz bis 10 Kilovolt, Schutzklasse I/II
- Einsatztemperatur von minus 40 bis 55 Grad Celsius, bis 48 Treiber je 16-A-B-Sicherung
