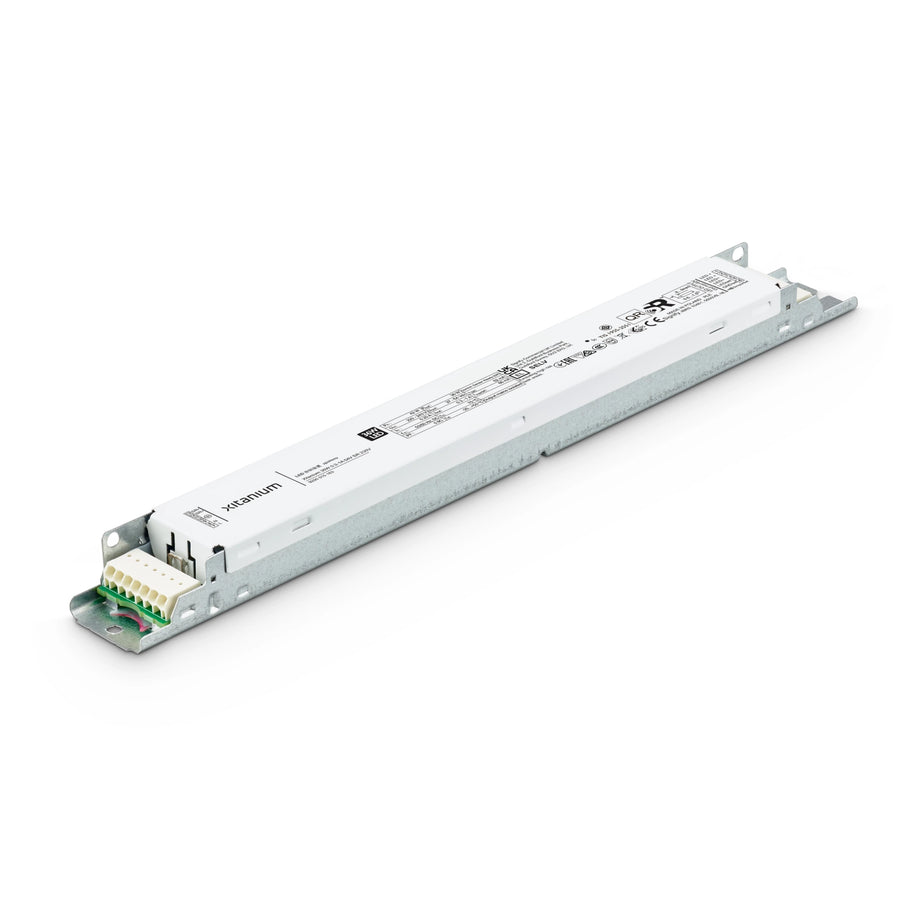

Der Philips Xitanium 36W 0.12A-0.4A 115V 1-10V 230V ist ein nicht isolierter LED-Treiber fuer den Festeinbau mit 1-10-Volt-Dimmschnittstelle und Wago-744-Anschlussklemmen fuer Ein- und Ausgang. Die Ausgangsleistung liegt zwischen 10 und 36 Watt, der Ausgangsstrom laesst sich zwischen 0,12 und 0,4 Ampere ueber LEDset einstellen.
Wago-744-Klemmen fuer Eingang und Ausgang statt Loetanschluss
Sowohl die Eingangs- als auch die Ausgangsklemmen sind als Wago-744-Steckklemmen ausgefuehrt, der Eingangsleiterquerschnitt reicht von 16 bis 20 AWG. Das Anschlusskabel zum Leuchtmittel ist 4 Meter lang, die Abisolierlaenge liegt bei 8 bis 9 Millimetern. Ein- und Ausgangsleitungen benoetigen 0,5 bis 1,5 Quadratmillimeter Querschnitt.
Dimmung ueber 1-10-Volt-Schnittstelle mit LEDset-Stromeinstellung
Die Helligkeit laesst sich ueber eine 1-10-Volt-Schnittstelle im Bereich von 100 bis 10 Prozent steuern, der Ausgangsstrom wird ueber LEDset zwischen 120 und 400 Milliampere eingestellt und ist werkseitig auf 120 Milliampere voreingestellt, bei einer Netzfrequenz von 50 bis 60 Hertz. Eine Konstantlichtstromfunktion und ein D4i-Profil sind fuer dieses Modell laut Datenblatt nicht vorgesehen.
Ausgangsspannung von 50 bis 115 Volt bei 88,7 Prozent Wirkungsgrad
Die Ausgangsspannung bewegt sich zwischen 50 und 115 Volt bei einer Leerlaufspannung von maximal 170 Volt. Die Leistungsaufnahme betraegt 40 Watt, der maximale Wirkungsgrad 88,7 Prozent, bei einem Leistungsfaktor von 0,9 und einer Gesamtoberschwingungsverzerrung von maximal 20 Prozent. Die Einschaltstromspitze gibt der Hersteller mit 16 Ampere ueber eine Breite von 255 Mikrosekunden an. Gegen einen Ueberspannungsimpuls von 5 Kiloampere sind 1 Kilovolt zwischen Aussen- und Neutralleiter sowie 2 Kilovolt gegen Erde als Schutzpegel angegeben.
Gehaeuse 280 x 30 x 21 Millimeter mit Schutzart IP20
Das Gehaeuse Office 280x30x21 7p7p SideM misst 280 Millimeter in der Laenge, 30 Millimeter in der Breite und 21 Millimeter in der Hoehe bei einem Gewicht von 0,195 Kilogramm. Die Schutzart ist IP20 mit fingersicherem Beruehrungsschutz, die Isolationsklasse ist mit Klasse I angegeben. Kurzschluss, Ueberlastung und ein offener Stromkreis werden laut Datenblatt intern abgefangen. Der zulaessige Umgebungstemperaturbereich reicht von minus 20 bis 50 Grad Celsius, am 16-Ampere-Leitungsschutzschalter vom Typ B lassen sich bis zu 34 Treiber dieses Typs betreiben. Zu den Pruefzeichen zaehlen unter anderem CE, ENEC, EAC und die indische BIS-Zertifizierung.
- Ausgangsleistung von 10 bis 36 Watt bei 0,12 bis 0,4 Ampere Ausgangsstrom
- Wago-744-Steckklemmen fuer Eingang und Ausgang, 4 Meter Anschlusskabel
- Dimmung ueber 1-10-Volt-Schnittstelle, Bereich 100 bis 10 Prozent
- Gehaeuse 280 x 30 x 21 Millimeter, 0,195 Kilogramm, Schutzart IP20
- Einsatztemperatur von minus 20 bis 50 Grad Celsius, bis 34 Treiber je 16-A-B-Sicherung
