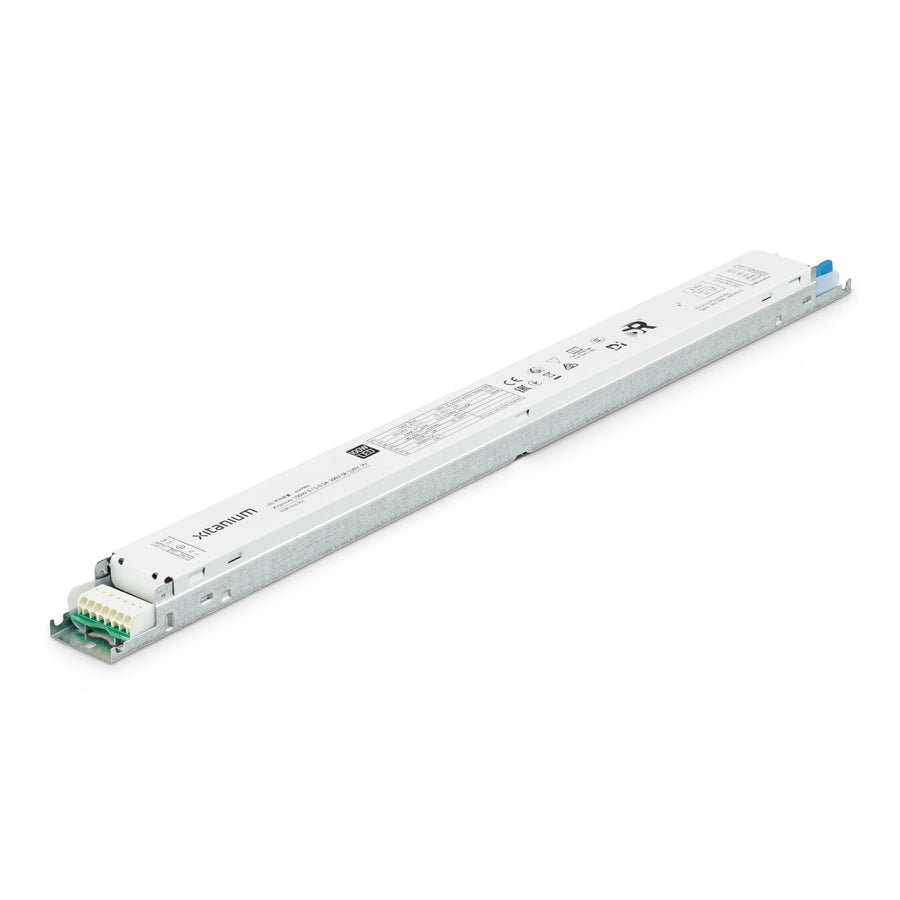

Der Xitanium 100W iXt SR ist ein 425 Millimeter langer linearer LED-Treiber mit 100 Watt Ausgangsleistung und einem Stromfenster von 0,15 bis 0,5 Ampere. Er ist Non-isolated ausgeführt, für 230 Volt Netzspannung vorgesehen und über SR DALI steuerbar.
Stromfenster 0,15 bis 0,5 Ampere bei Ausgangsspannung bis 300 Volt
Der Ausgangsstrom liegt zwischen 150 und 500 Milliampere, werkseitig auf 150 Milliampere eingestellt. Die Ausgangsspannung reicht von 100 bis 300 Volt. Bei einer Leistungsaufnahme von 107 Watt erreicht der Treiber eine maximale Effizienz von 94 Prozent, der Leistungsfaktor liegt bei 0,9 und die harmonische Verzerrung bei maximal 20 Prozent.
SR-DALI-Steuerung, D4i-Kompatibilität und Wago-744-Anschlüsse
Gesteuert wird über SR DALI mit einem Dimmbereich von 100 bis 1 Prozent, der Treiber ist D4i-kompatibel. Sowohl Eingangs- als auch Ausgangsklemmen sind laut Tabelle vom Typ Wago 744. Der Ausgangsstrom lässt sich über DALI LEDSet, per Widerstand, SimpleSet oder NFC einstellen. Ein zentraler Gleichstrombetrieb mit DC-Dimmung ist vorgesehen.
425 Millimeter Baulänge für den Betrieb von -30 bis 60 Grad Celsius
Das Gehäuse misst 21 x 30 x 425 Millimeter und wiegt 0,275 Kilogramm. Die Schutzart ist mit IP20 angegeben, der Umgebungstemperaturbereich reicht von -30 bis 60 Grad Celsius, die maximale Gehäusetemperatur liegt bei 90 Grad Celsius. An einem 16-A-Leitungsschutzschalter des Typs B lassen sich laut Hersteller bis zu 18 Geräte betreiben, ebenso beim Typ C.
Einschaltstrom 4,5 Ampere und Überspannungsschutz bis 4 Kilovolt
Der Eingangsstrom liegt bei 490 Milliampere Wechselstrom beziehungsweise 590 Milliampere Gleichstrom, der Einschaltstrom-Spitzenwert erreicht 4,5 Ampere über eine Breite von 1.000 Mikrosekunden bis zum halben Spitzenwert. Der Überspannungsschutz ist mit 2 Kilovolt zwischen Außenleiter und Neutralleiter sowie 4 Kilovolt gegen Erde bei 5 Kiloampere angegeben. Die Isolationsklassifizierung ist mit Class I angegeben, die Anschlussleitung zum Leuchtmittel ist mit 2 Metern Länge vorgesehen.
Montage und Zulassungen des Xitanium 100W iXt SR
Der Einbau erfolgt als Built-in-Ausführung. Laut Zulassungsliste trägt der Treiber unter anderem das CCC-Zertifikat, die CE-Kennzeichnung, die D4i-Kennzeichnung, EAC-, EL- und ENEC-Zulassungen, die RCM-Konformität, die SR-Kennzeichnung sowie die WEEE-Kennzeichnung. Bei Nennlast liegt die zulässige Gehäusetemperatur laut Hersteller bei 75 Grad Celsius, kurzfristig sind bis zu 90 Grad Celsius zulässig. Laut Hersteller sind für den Ausgangsstrom maximal 5 Prozent Toleranz und maximal 4 Prozent Welligkeit zulässig.
- 100 Watt Ausgangsleistung bei einem Stromfenster von 0,15 bis 0,5 Ampere
- SR-DALI-Steuerung, D4i-kompatibel, Dimmbereich 100 bis 1 Prozent
- Ein- und Ausgangsklemmen vom Typ Wago 744
- 425 Millimeter Baulänge bei 21 x 30 Millimetern Querschnitt, 0,275 Kilogramm
- 100.000 Stunden Nennlebensdauer, Betriebstemperatur -30 bis 60 Grad Celsius
