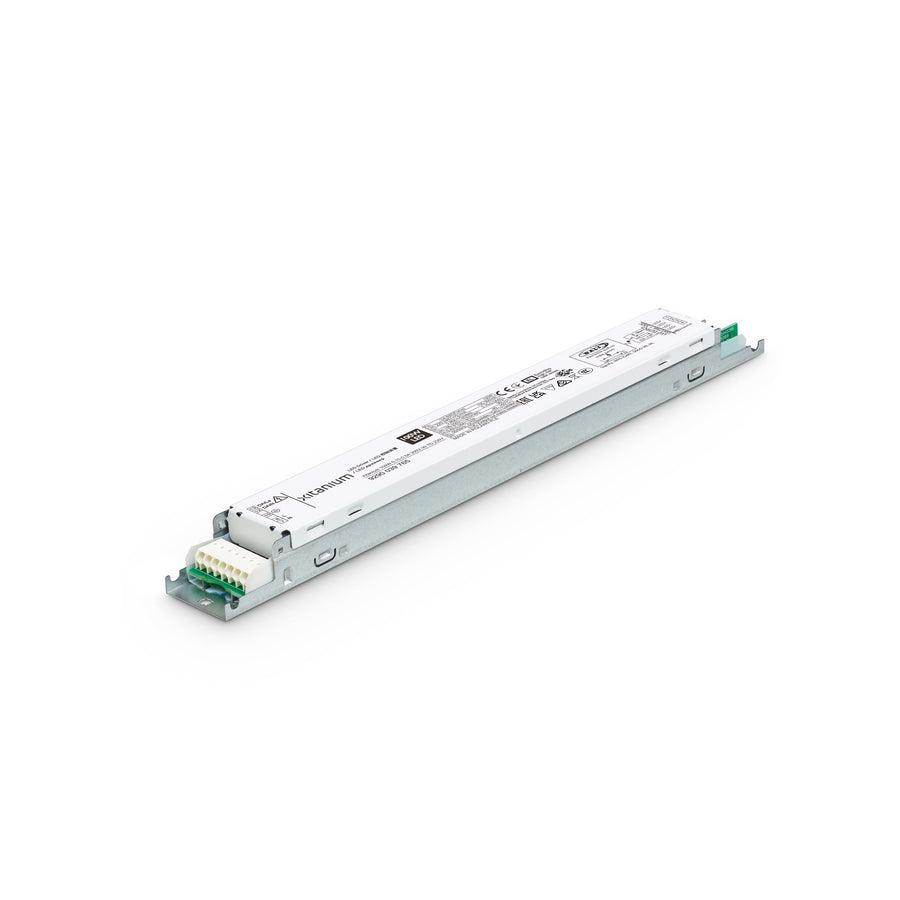

Der Xitanium 100W 0,15–0,5 A 300V iXt TD 230V ist ein nicht isolierter LED-Treiber aus der Xitanium-Reihe von Philips mit Touch-and-Dim-Funktion. Die Ausgangsleistung liegt laut Datenblatt bei 100 Watt, der maximale Wirkungsgrad bei 95 Prozent, die Leistungsaufnahme bei 104,6 Watt. Der Ausgangsstrom lässt sich werkseitig zwischen 0,15 und 0,5 Ampere auslegen, der werkseitige Startwert beträgt 150 Milliampere.
Nicht isolierte Bauweise mit 300 Volt Ausgangsspannung
Die Ausgangsspannung reicht von 100 bis 300 Volt, der maximale Ausgangsstrom liegt bei 500 Milliampere mit einer Toleranz von 5 Prozent. Die Leerlaufspannung beträgt maximal 330 Volt Gleichspannung. Da der Treiber nicht isoliert ausgeführt ist, betreibt er ausschließlich dafür vorgesehene LED-Module mit entsprechender Sekundärisolation laut Leuchtenhersteller. Die Eingangsstromaufnahme liegt bei 460 Milliampere Wechselstrom, der Leistungsfaktor bei 0,9.
Touch and Dim, Corridor Mode und DALI SimpleSet
Die Steuerung erfolgt laut Hersteller über Touch and Dim (TD) oder DALI, zusätzlich unterstützt der Treiber einen Corridor Mode für Flurbeleuchtung mit reduziertem Grundlicht. Der Dimmbereich reicht von 100 bis 1 Prozent, die Ausgangsstromeinstellung erfolgt programmierbar oder über SimpleSet. Eine integrierte Energiemessung sowie eine Diagnosefunktion sind vorhanden, die Konstantlichtstromfunktion arbeitet laut Datenblatt programmierbar.
Konstantstrombetrieb mit zentraler Gleichstromoption
Der Treiber arbeitet als Konstantstromquelle (Constant Current), eine Konstantspannungsfunktion ist laut Datenblatt nicht vorgesehen. Ein zentraler Gleichstrombetrieb mit DC-Dimmung ist möglich, eine Direktverdrahtung im laufenden Betrieb (Hot Wiring) dagegen nicht. Die Nenntemperatur am Gehäusemesspunkt liegt bei 75 Grad Celsius, im Fehlerfall lässt der Hersteller bis zu 90 Grad Celsius zu. D4i- oder YellowDot-Kompatibilität bestehen laut Datenblatt nicht.
Schlanke Bauform 280 x 30 x 21 Millimeter
Mit einer Länge von 280 Millimetern bei 30 Millimetern Breite und 21 Millimetern Höhe ist der Treiber für den flachen Einbau in Leuchten ausgelegt. Das Gewicht beträgt 0,209 Kilogramm, die Schutzart IP20 bietet Fingerschutz. Ein- und Ausgangsleitungen benötigen einen Querschnitt zwischen 0,5 und 1,5 Quadratmillimetern, die Kabellänge zwischen Treiber und Leuchtmittel ist auf 2 Meter begrenzt.
- Ausgangsleistung 100 Watt bei bis zu 95 Prozent Wirkungsgrad
- Ausgangsstrom von 0,15 bis 0,5 Ampere werkseitig einstellbar
- Touch-and-Dim- und DALI-Ansteuerung mit Dimmbereich 100 bis 1 Prozent
- Corridor Mode für reduziertes Grundlicht in Fluren
- Nennlebensdauer 100.000 Stunden bei zulässigem Umgebungstemperaturbereich von −40 bis 60 Grad Celsius
Kurzschluss-, Überlast- und Leerlaufschutz
Laut Datenblatt ist der Treiber gegen Kurzschluss, Überlast und Leerlauf geschützt. Zulassungen liegen unter anderem nach CE, CB, CCC, DALI 2, ENEC, RCM und UKCA vor. Die zulässige relative Luftfeuchte im Betrieb liegt bei maximal 90 Prozent, bei Lagerung zwischen 5 und 95 Prozent. Bei Festinstallation des 100-Watt-TD-Treibers ist der Netzanschluss einer Elektrofachkraft vorbehalten.
