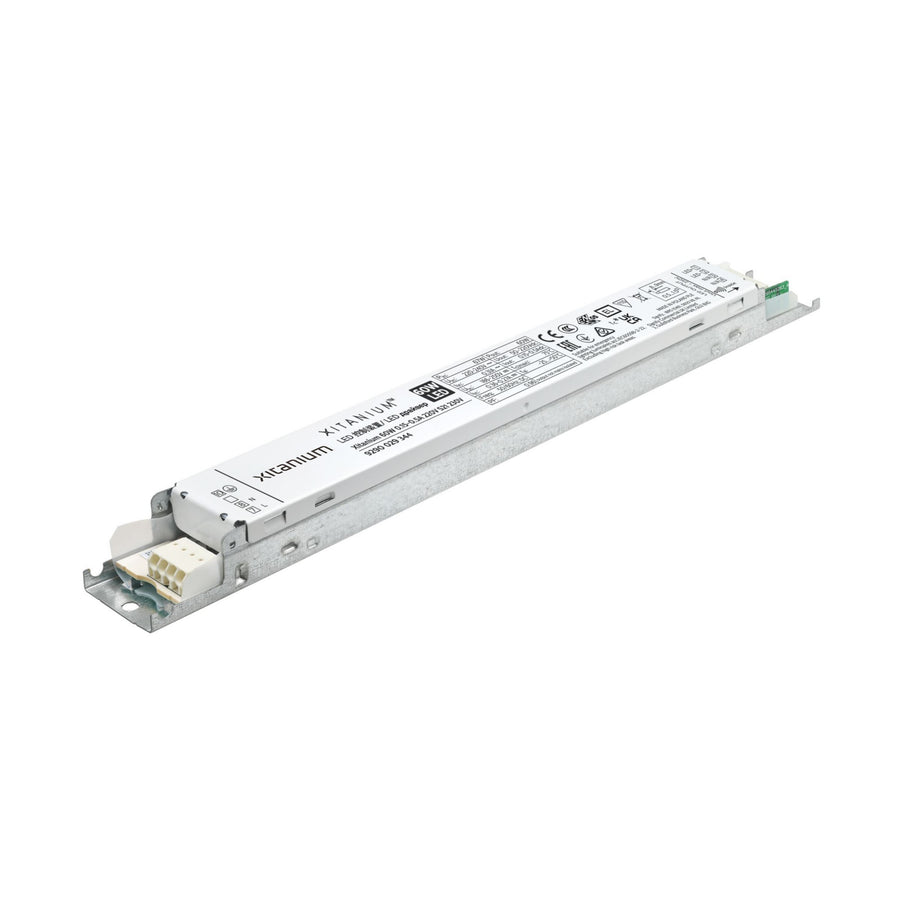

Der Xitanium 60W 0,15–0,5 A 220V S21 230V ist ein nicht isolierter LED-Treiber aus der Xitanium-Reihe von Philips mit WAGO-744-Anschlussklemmen ein- und ausgangsseitig. Die Ausgangsleistung liegt laut Datenblatt bei 60 Watt, der Wirkungsgrad erreicht bis zu 92 Prozent bei einer Leistungsaufnahme von 67 Watt.
Ausgangsspannung bis 220 Volt bei festem Ausgangsstrom
Die Ausgangsspannung reicht von 50 bis 220 Volt, werkseitig ist ein Ausgangsstrom von 150 Milliampere voreingestellt und im Bereich von 0,15 bis 0,5 Ampere über SimpleSet oder NFC einstellbar. Der maximale Ausgangsstrom liegt bei 500 Milliampere. Die Steuerschnittstelle ist mit „Fixed“ angegeben, eine Dimmfunktion ist nicht vorgesehen.
Anschluss über WAGO-744-Klemmen
Sowohl die Eingangs- als auch die Ausgangsklemmen sind als WAGO-744-Steckklemmen ausgeführt. Der zulässige Leitungsquerschnitt liegt zwischen 0,5 und 1,5 Quadratmillimetern, die Kabellänge zwischen Treiber und Leuchtmittel ist auf 2 Meter begrenzt. Die Leerlaufspannung bleibt laut Hersteller unter 250 Volt.
Netzspannungsbereich, Eingangsstrom und Überspannungsschutz
Der Xitanium 60W S21 läuft laut Datenblatt nicht nur an 230 Volt Wechselspannung, sondern auch im Gleichspannungsbetrieb zwischen 168 und 275 Volt, bei voller Leistungsabgabe nutzbar von 186 bis 250 Volt Gleichspannung. Die Eingangsstromaufnahme liegt bei 310 Milliampere Wechselstrom, die Einschaltstromspitze erreicht bis zu 27,2 Ampere über eine Breite von 157 Mikrosekunden. Der Stoßspannungsschutz liegt laut Datenblatt bei 1 Kilovolt zwischen L und N sowie 2 Kilovolt zwischen L/N und Erde, jeweils bei 5 Kiloampere Prüfstrom. Ein zentraler Gleichstrombetrieb ist möglich, die Montageart ist mit Built-in angegeben.
Bauform 280 x 30 x 21 Millimeter, Schutzklasse I
Mit 280 x 30 x 21 Millimetern und einem Gewicht von 0,175 Kilogramm ist der Treiber für den flachen Einbau ausgelegt. Er ist nicht isoliert und der Schutzklasse I zugeordnet, die Schutzart liegt bei IP20. Bis zu 24 Geräte lassen sich laut Datenblatt an einem 16-A-Leitungsschutzschalter des Typs B oder C betreiben.
- Ausgangsleistung 60 Watt bei bis zu 92 Prozent Wirkungsgrad
- Ausgangsstrom von 0,15 bis 0,5 Ampere über SimpleSet oder NFC einstellbar
- Anschluss über WAGO-744-Steckklemmen ein- und ausgangsseitig
- Elektronischer Schutz gegen Kurzschluss, Überlast und Leerlauf
- 100.000 Stunden Nennlebensdauer für den Xitanium 60W S21
Zulässiger Temperaturbereich und Zulassungen
Für den Xitanium 60W S21 gibt der Hersteller einen zulässigen Umgebungstemperaturbereich von −25 bis 50 Grad Celsius an, die Nenntemperatur am Gehäusemesspunkt liegt bei 65 Grad Celsius. Zulassungen bestehen unter anderem nach CE, CCC, EAC, ENEC, RCM und UKCA. Für den Xitanium 60W S21 gilt bei Festinstallation: Der Netzanschluss ist einer Elektrofachkraft vorbehalten.
Relative Luftfeuchte und Netzfrequenz
Die zulässige relative Luftfeuchte im Betrieb liegt laut Datenblatt bei maximal 90 Prozent, bei Lagerung zwischen 5 und 95 Prozent. Die Netzfrequenz ist mit 50 bis 60 Hertz angegeben, der Leistungsfaktor mit 0,9. Der Gesamtoberschwingungsgehalt bleibt unter 20 Prozent.
