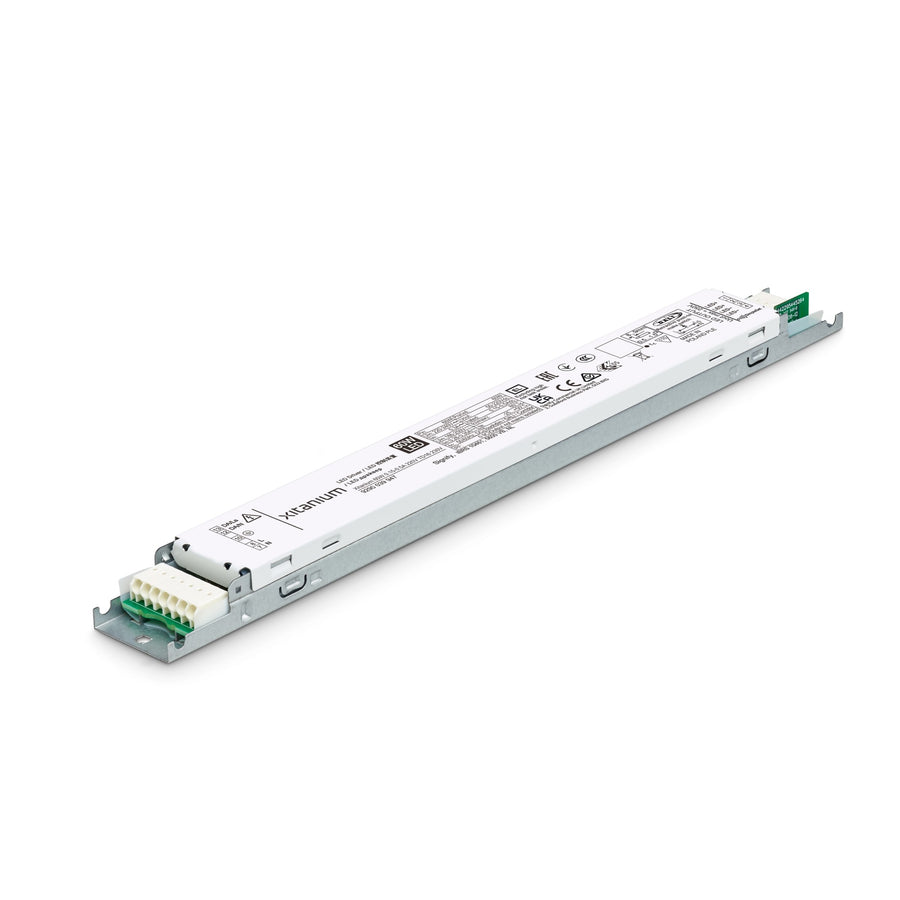

Mit nur 16 Millimetern Bauhöhe zählt der Xitanium 60W TD16 zu den flachen linearen LED-Treibern aus dem Xitanium-Programm von Philips. Er liefert eine konstante Ausgangsleistung von 60 Watt bei einem programmierbaren Stromfenster von 0,15 bis 0,5 Ampere und ist für den Betrieb an 230 Volt Netzspannung ausgelegt. Die Steuerung erfolgt über DALI mit Touch-and-Dim-Funktion (TD) und Corridor-Modus.
Stromfenster 0,15 bis 0,5 Ampere und Ausgangsspannung bis 220 Volt
Der Treiber gibt seinen Ausgangsstrom in einem Fenster von 0,15 bis 0,5 Ampere ab, werkseitig auf einen Default-Ausgangsstrom von 150 Milliampere eingestellt. Die Ausgangsspannung reicht von 50 bis 220 Volt. Eingestellt wird der Ausgangsstrom über DALI SimpleSet oder per NFC. Als Konstantstromtreiber liefert er laut Hersteller einen konstanten Strom, keine konstante Spannung. Bei einer Leistungsaufnahme von 66 Watt erreicht er eine maximale Effizienz von 93 Prozent und einen Leistungsfaktor von 0,99.
DALI-Steuerung mit Touch-and-Dim, Corridor-Funktion und 100-zu-1-Dimmbereich
Als Steuerschnittstelle nennt der Hersteller Corridor Mode DALI TD, der Dimmbereich reicht von 100 bis 1 Prozent. Der Corridor-Modus ist aktiviert, was eine reduzierte Grundhelligkeit mit Aufdimmen bei Bewegung ermöglicht, sofern die übrige Steueranlage das unterstützt. Zusätzlich ist ein zentraler Gleichstrombetrieb mit DC-Dimmung vorgesehen. Die Ausführung ist Non-isolated und der Schutzklasse I zugeordnet, Energiemessung und Diagnosefunktion sind laut Tabelle vorhanden.
Bauhöhe 16 Millimeter, Länge 280 Millimeter, 177 Gramm Gewicht
Der Treiber misst 16 x 30 x 280 Millimeter (Höhe x Breite x Länge) und wiegt 0,177 Kilogramm. Die Schutzart ist mit IP20 (fingersicher) angegeben, der zulässige Umgebungstemperaturbereich reicht von -25 bis 50 Grad Celsius, die maximale Gehäusetemperatur liegt bei 80 Grad Celsius. Laut Hersteller lassen sich bis zu 25 Geräte an einem 16-A-Leitungsschutzschalter des Typs B betreiben. Die Nennlebensdauer ist mit 50.000 Stunden angegeben.
Einschaltstrom bis 36 Ampere und Schutzfunktionen
Der Eingangsstrom liegt bei 300 Milliampere Wechselstrom beziehungsweise 350 Milliampere Gleichstrom, der Einschaltstrom-Spitzenwert erreicht 36 Ampere über eine Breite von 130 Mikrosekunden bis zum halben Spitzenwert. Kurzschluss-, Überlast- und Leerlaufschutz sind laut Hersteller als geschützt ausgewiesen. Die Isolationsklassifizierung ist mit Class I angegeben, für den Einbau sind Anschlussleitungen mit einem Querschnitt von 0,5 bis 1,5 Quadratmillimetern und 2 Metern Kabellänge zum Leuchtmittel vorgesehen.
Montage, Diagnosefunktion und Zulassungen
Der Einbau erfolgt als Built-in-Ausführung für den Betrieb innerhalb einer Leuchte. Energiemessung und Diagnosefunktion sind laut Hersteller aktiv, was die Fehlersuche in der Anlage erleichtert. Laut Zulassungsliste trägt der Treiber unter anderem das CCC-Zertifikat, die CE-Kennzeichnung, die DALI-2-Zertifizierung, EAC-, EL- und ENEC-Zulassungen, die RCM-Konformität sowie die UKCA-Kennzeichnung. Die Schutzklasse-I-Ausführung erfordert einen Schutzleiteranschluss gemäß den Installationsvorgaben des Herstellers.
- 60 Watt Ausgangsleistung bei einem Stromfenster von 0,15 bis 0,5 Ampere
- DALI-Dimmung mit Touch-and-Dim- und Corridor-Funktion, Dimmbereich 100 bis 1 Prozent
- Flaches Gehäuse mit 16 Millimetern Bauhöhe
- Schutzart IP20, Umgebungstemperatur -25 bis 50 Grad Celsius
- 50.000 Stunden Nennlebensdauer, Schutzklasse I, DALI-2-Zertifizierung
