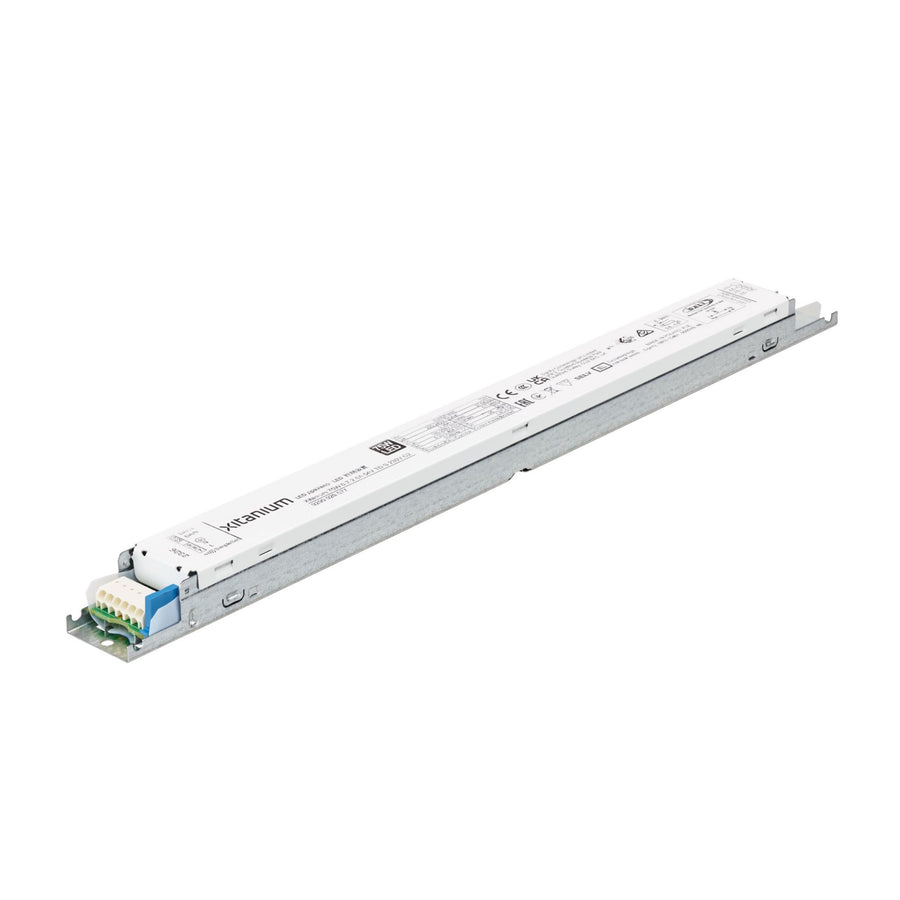

Der Xitanium 75W TD S G2 ist ein linearer LED-Treiber mit niedriger Ausgangsspannung bis 54 Volt, 75 Watt Ausgangsleistung und einem Stromfenster von 0,7 bis 2,0 Ampere. Er ist isoliert nach SELV ausgeführt, für 230 Volt Netzspannung vorgesehen und über Corridor Mode DALI TD steuerbar.
Stromfenster 0,7 bis 2,0 Ampere bei maximal 54 Volt Ausgangsspannung
Der Ausgangsstrom liegt zwischen 700 und 2000 Milliampere, werkseitig ebenfalls auf 700 Milliampere eingestellt, die Ausgangsspannung reicht von 27 bis 54 Volt. Bei einer Leistungsaufnahme von 86 Watt erreicht der Treiber eine maximale Effizienz von 89,5 Prozent, der Leistungsfaktor liegt bei 0,9. Ein konstantes Lichtoutput ist laut Tabelle vorgesehen.
Corridor-Modus mit DALI-Touch-and-Dim und 100-zu-1-Dimmbereich
Gesteuert wird über Corridor Mode DALI TD, der Dimmbereich reicht von 100 bis 1 Prozent, der Corridor-Modus ist aktiviert. Der Ausgangsstrom lässt sich per SimpleSet oder NFC einstellen. Die Ausführung ist isoliert nach SELV, Schutzklasse I, ein zentraler Gleichstrombetrieb mit DC-Dimmung ist vorgesehen.
Gehäuse mit 21 x 30 x 360 Millimetern und 269 Gramm
Das Gehäuse misst 21 x 30 x 360 Millimeter und wiegt 0,269 Kilogramm. Die Schutzart ist mit IP20 angegeben, der Umgebungstemperaturbereich reicht von -25 bis 50 Grad Celsius, die maximale Gehäusetemperatur liegt bei 75 Grad Celsius. An einem 16-A-Leitungsschutzschalter des Typs B lassen sich laut Hersteller bis zu 18 Geräte betreiben.
Einschaltstrom 24,9 Ampere und Leerlaufspannung 60 Volt
Der Eingangsstrom liegt bei 380 Milliampere, sowohl im Wechsel- als auch im Gleichstrombetrieb, der Einschaltstrom-Spitzenwert erreicht 24,9 Ampere über eine Breite von 249 Mikrosekunden bis zum halben Spitzenwert. Die Leerlaufspannung liegt bei maximal 60 Volt. Laut Herstellerangabe sind Kurzschluss-, Überlast- und Leerlaufschutz vorhanden, die Anschlussleitung zum Leuchtmittel misst 2 Meter.
Montage und Zulassungen des Xitanium 75W TD S G2
Der Einbau erfolgt als Built-in-Ausführung, die harmonische Verzerrung liegt bei maximal 20 Prozent. Laut Zulassungsliste trägt der Treiber unter anderem das CCC-Zertifikat, die CE-Kennzeichnung, die DALI-2-Zertifizierung, EAC-, EL- und ENEC-Zulassungen, die F-Kennzeichnung, die RCM-Konformität, die SELV-Kennzeichnung sowie die UA- und WEEE-Kennzeichnung. Energiemessung und Diagnosefunktion sind laut Hersteller ebenfalls aktiv. Die Ausgangsstromtoleranz ist mit maximal 5 Prozent angegeben, die Stromwelligkeit mit maximal 4 Prozent. Bei Nennlast liegt die zulässige Gehäusetemperatur laut Hersteller bei 65 Grad Celsius, die minimale Ausgangsleistung beträgt laut Tabelle 0,3 Watt.
- 75 Watt Ausgangsleistung bei einem Stromfenster von 0,7 bis 2,0 Ampere
- Ausgangsspannung bis 54 Volt für Anwendungen mit niedriger Spannungslage
- Corridor Mode DALI TD, Dimmbereich 100 bis 1 Prozent
- Isolierte SELV-Ausführung, Schutzklasse I, Gehäuse 21 x 30 x 360 Millimeter
- 100.000 Stunden Nennlebensdauer, Betriebstemperatur -25 bis 50 Grad Celsius
