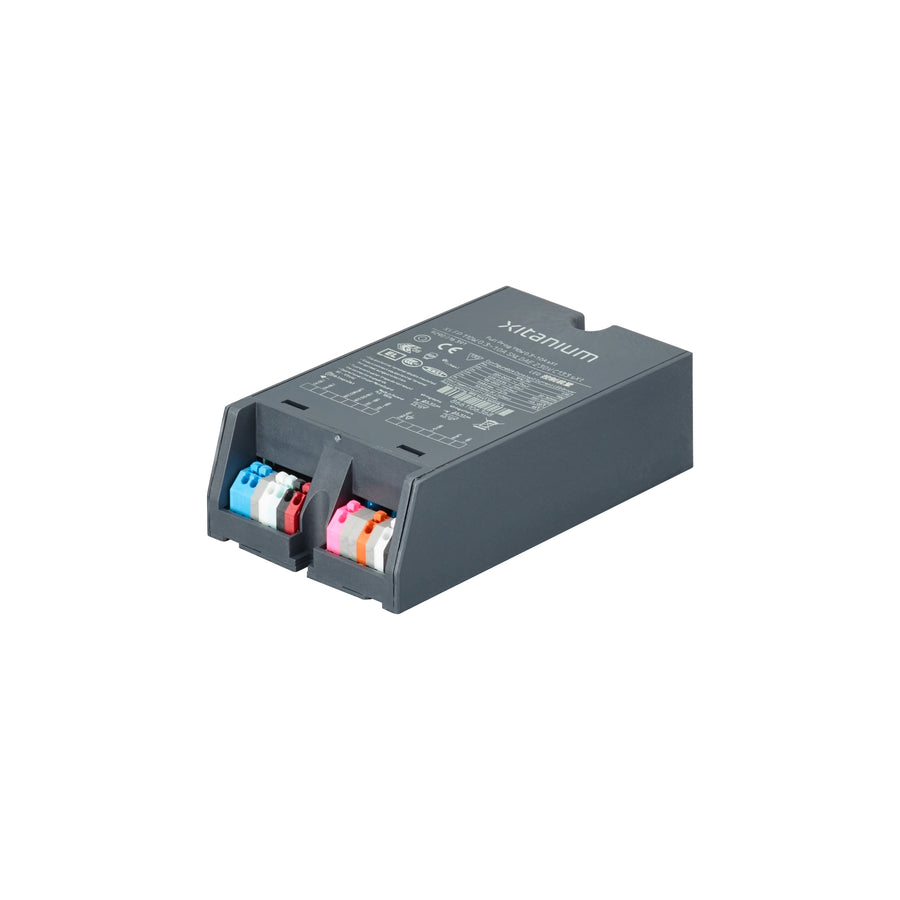

Der Xitanium Xi FP 110W liefert 110 Watt Ausgangsleistung bei einem Stromfenster von 0,3 bis 1,0 Ampere. Er unterstützt laut Hersteller mehrere Steuerprotokolle gleichzeitig: DALI, DynaDimmer, AmpDimer, Coded Mains sowie LineSwitch in Normal- und 3-Stufen-Ausführung.
Stromfenster 0,3 bis 1,0 Ampere bei 110 Watt Ausgangsleistung
Der Ausgangsstrom liegt zwischen 70 und 1050 Milliampere, werkseitig auf 700 Milliampere eingestellt, die Ausgangsspannung reicht von 50 bis 160 Volt. Bei einer Leistungsaufnahme von 121 Watt erreicht der Treiber eine maximale Effizienz von 92,5 Prozent, der Leistungsfaktor liegt bei 0,99, die harmonische Verzerrung bei maximal 6 Prozent.
Mehrere Steuerprotokolle und Überspannungsschutz bis 10 Kilovolt
Zur Steuerung stehen DALI, DynaDimmer, AmpDimer, Coded Mains sowie LineSwitch in Normal- und 3-Stufen-Ausführung zur Verfügung, der Dimmbereich reicht von 100 bis 10 Prozent. Der Überspannungsschutz ist laut Tabelle bis 10 Kilovolt angegeben, eine Modultemperaturüberwachung ist aktiv. Die Isolationsklasse ist Isolated/SELV, Schutzklasse I/II.
C133-Gehäuse des Xi FP 110W: 40 x 77 x 133 Millimeter
Mit 40 x 77 x 133 Millimetern und 0,560 Kilogramm ist der Treiber im C133-Gehäuse untergebracht. Die Schutzart ist mit IP20 angegeben, der zulässige Umgebungstemperaturbereich liegt bei -40 bis 55 Grad Celsius, am Gehäuse selbst sind bis zu 85 Grad Celsius zulässig. Laut Hersteller lassen sich an einem 16-A-Leitungsschutzschalter des Typs B bis zu 10 Geräte betreiben.
Einschaltstrom 47 Ampere und Leerlaufspannung 230 Volt
Der Eingangsstrom liegt bei 540 Milliampere Wechselstrom beziehungsweise 390 Milliampere Gleichstrom, der Einschaltstrom-Spitzenwert erreicht 47 Ampere über eine Breite von 250 Mikrosekunden bis zum halben Spitzenwert. Die Leerlaufspannung liegt bei maximal 230 Volt. Gegen Kurzschluss, Überlast und Leerlauf ist der Treiber laut Hersteller abgesichert; die Anschlussleitung zum Leuchtmittel ist mit 0,6 Metern Länge angegeben. Der Treiber liefert einen geregelten Konstantstrom, eine Konstantspannungsausgabe ist laut Tabelle nicht vorgesehen.
Montage und Zulassungen des Xitanium Xi FP 110W
Der Einbau erfolgt als Built-in-Ausführung. Laut Zulassungsliste trägt der Treiber unter anderem das CCC-Zertifikat, die CE-Kennzeichnung, die DALI-2-Zertifizierung, doppelte Isolierung, EAC-, EL- und ENEC-Zulassungen, die RCM-Konformität sowie die UA-, UKCA- und WEEE-Kennzeichnung. Energiemessung und Diagnosefunktion sind laut Hersteller ebenfalls aktiv, ein zentraler Gleichstrombetrieb mit DC-Dimmung ist vorgesehen. Die Ausgangsstromtoleranz ist mit maximal 3 Prozent angegeben, die Stromwelligkeit mit maximal 4 Prozent. Bei Nennlast beträgt die laut Hersteller zulässige Gehäusetemperatur 75 Grad Celsius. Die minimale Ausgangsleistung liegt laut Tabelle bei 4 Watt.
- 110 Watt Ausgangsleistung bei einem Stromfenster von 0,3 bis 1,0 Ampere
- Steuerbar über DALI, DynaDimmer, AmpDimer, Coded Mains und LineSwitch
- Isolierte SELV-Ausführung, Schutzklasse I/II, Überspannungsschutz bis 10 Kilovolt
- C133-Gehäuse, 40 x 77 x 133 Millimeter, 0,560 Kilogramm
- 100.000 Stunden Nennlebensdauer, Betriebstemperatur -40 bis 55 Grad Celsius
