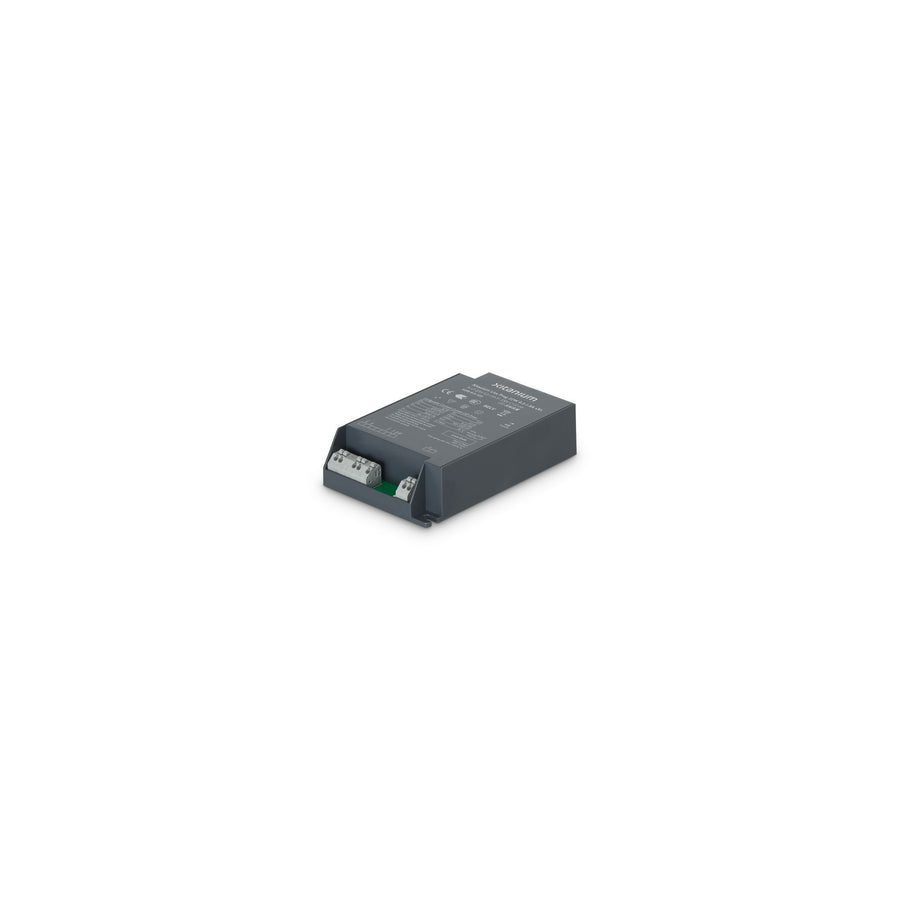

Der Xitanium Xi LP 22W ist ein kompakter Punktquellen-Treiber im C123-Gehäuse mit 22 Watt Ausgangsleistung und einem Stromfenster von 0,2 bis 0,7 Ampere. Er ist für 230 Volt Netzspannung ausgelegt, isoliert nach SELV ausgeführt und über eine 1-10-Volt-Schnittstelle mit DynaDimmer dimmbar.
Stromfenster 0,2 bis 0,7 Ampere bei 22 Watt Ausgangsleistung
Der Ausgangsstrom liegt zwischen 200 und 700 Milliampere, werkseitig auf 700 Milliampere eingestellt, die Ausgangsspannung reicht von 16 bis 48 Volt. Bei einer Leistungsaufnahme von 26 Watt erreicht der Treiber eine maximale Effizienz von 87 Prozent, der Leistungsfaktor liegt bei 0,99 und die harmonische Verzerrung bei maximal 6 Prozent. Eine Energiemessung ist laut Tabelle nicht vorgesehen.
1-10-Volt-Dimmung mit DynaDimmer, Dimmbereich 100 bis 10 Prozent
Gesteuert wird über eine 1-10-Volt-Schnittstelle mit DynaDimmer-Funktion, der Dimmbereich reicht von 100 bis 10 Prozent. Eine Feineinstellung des Ausgangsstroms ist zusätzlich per NFC-Programmierung möglich. Ein zentraler Gleichstrombetrieb ist bei dieser Ausführung laut Tabelle nicht vorgesehen, eine D4i-Kompatibilität ebenfalls nicht.
Gehäuse C123 mit 31 x 79 x 123 Millimetern und 190 Gramm
Das Gehäuse misst 31 x 79 x 123 Millimeter und wiegt 0,190 Kilogramm, vorgesehen für Umgebungstemperaturen von -40 bis 55 Grad Celsius bei Schutzart IP20 und bis zu 85 Grad Celsius Gehäusetemperatur. Der Überspannungsschutz reicht laut Hersteller bis 6 Kilovolt differenziell und 10 Kilovolt im Gleichtaktmodus. An einem 16-A-Leitungsschutzschalter des Typs B lassen sich laut Hersteller bis zu 48 Geräte betreiben.
Einschaltstrom bis 11,3 Ampere und Leerlaufspannung
Der Eingangsstrom liegt bei 110 Milliampere, der Einschaltstrom-Spitzenwert erreicht 11,3 Ampere über eine Breite von 220 Mikrosekunden bis zum halben Spitzenwert. Die Leerlaufspannung liegt bei maximal 70 Volt. Die Isolationsklassifizierung ist mit Class I and Class II angegeben, die Anschlussleitung zum Leuchtmittel ist mit 1,5 Metern Länge vorgesehen.
Montage und Zulassungen des Xitanium Xi LP 22W
Der Einbau erfolgt als Built-in-Ausführung, der Treiber ist als doppelt isoliert (Built-In double-Insulated) klassifiziert. Laut Zulassungsliste trägt er unter anderem das CCC-Zertifikat, die CE-Kennzeichnung, die EAC-Zulassung, das ENEC-Zertifikat, die SELV-Kennzeichnung, die UA-Zulassung sowie die WEEE-Kennzeichnung. Die Diagnosefunktion ist laut Hersteller aktiv, eine Energiemessung ist bei dieser Ausführung dagegen nicht vorgesehen. Die maximale Ausgangsstromtoleranz liegt bei 3 Prozent, die Stromwelligkeit bei maximal 4 Prozent. Die minimale Ausgangsleistung liegt laut Tabelle bei 0,8 Watt, der Einbau erfolgt als Built-in-Ausführung innerhalb der Leuchte.
- 22 Watt Ausgangsleistung bei einem Stromfenster von 0,2 bis 0,7 Ampere
- Dimmung über 1-10-Volt-Schnittstelle mit DynaDimmer, Dimmbereich 100 bis 10 Prozent
- Kompaktes C123-Gehäuse mit 31 x 79 x 123 Millimetern, 0,190 Kilogramm
- Isolierte SELV-Ausführung, Schutzklasse I/II, Überspannungsschutz bis 10 Kilovolt
- 100.000 Stunden Nennlebensdauer, Betriebstemperatur -40 bis 55 Grad Celsius
