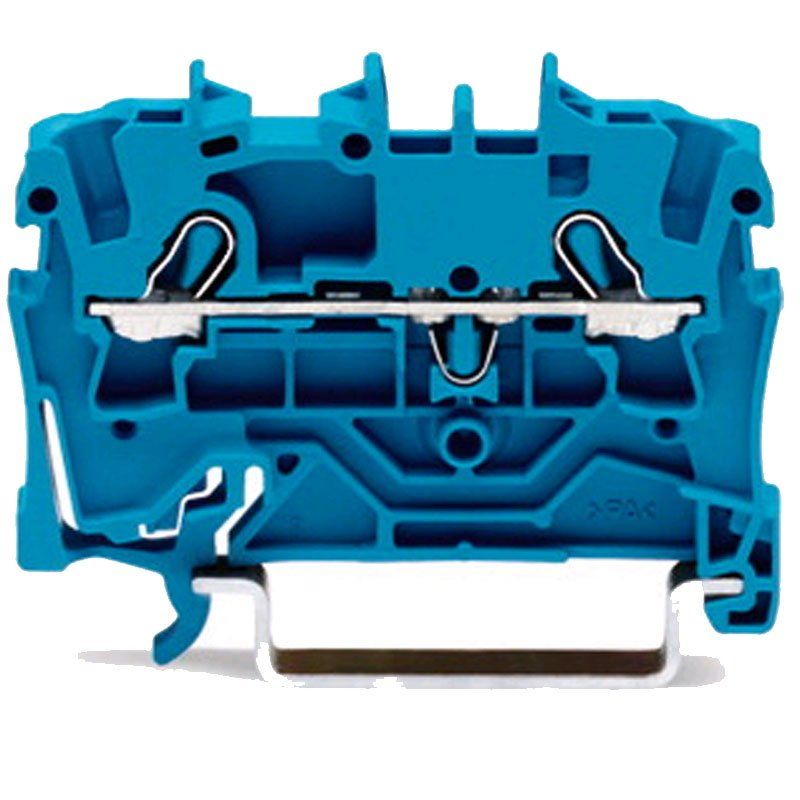

Wago 0,25-2,5 mm² Durchgangsklemme 2002-1204 für Ex-Bereiche
Diese Wago-Klemme deckt den häufig benötigten Leiterquerschnittsbereich von 0,25 bis 2,5 mm² ab und eignet sich damit für die feinere Verdrahtung im Schaltschrank. Besonders im Fokus steht die Eignung für Ex-e-II- und Ex-i-Anwendungen, also für Installationen mit erhöhten Anforderungen an den Explosionsschutz.
Wie bei anderen Klemmen der Serie erfolgt der Leiteranschluss über Push-in CAGE CLAMP®, was die Montage in engen Klemmenleisten deutlich vereinfacht.
Einsatzbereiche
Die Klemme wird dort eingesetzt, wo Leiterquerschnitte bis 2,5 mm² sicher verbunden werden müssen, etwa in Steuerungs- und Verteilerschränken mit Ex-Schutzanforderungen. Da sowohl Ex-e-II- als auch Ex-i-Eignung vorliegen, kann sie in unterschiedlichen Schutzzonen einer Anlage verwendet werden, sofern die jeweiligen Vorgaben der Anlagenplanung eingehalten werden.
Vorteile bei Montage und Einsatz
Durch die Push-in-Technik lassen sich passende Leiter ohne Werkzeug direkt stecken, was Zeit bei der Erstinstallation spart. Zum Lösen der Verbindung ist wie bei der Baureihe üblich ein Betätigungswerkzeug erforderlich, was die Verbindung gegen unbeabsichtigtes Lösen absichert. Die Kombination aus kompakter Bauform und Ex-Eignung macht die Klemme interessant für Anlagen, in denen Platz und Sicherheit gleichermaßen wichtig sind.
Technik in Kürze
Der Nennquerschnitt der Klemme liegt bei 2,5 mm², angeschlossen werden können eindrähtige und feindrähtige Kupferleiter von 0,25 bis 4 mm². Direkt steckbar sind eindrähtige Leiter ab 0,75 mm². Weitergehende elektrische Kennwerte wie Nennstrom oder Bemessungsspannung liegen für dieses Modell nicht vor.
Kompatibilität und Hinweise
Die Klemme ist Teil eines Systems mit Trennplatten für Ex-e- und Ex-i-Anwendungen: Direkt hinter einer entsprechenden Klemme muss laut Wago eine passende Trennplatte gesetzt werden, wenn die Zone dies erfordert. Berücksichtigen Sie das bei der Planung der Klemmenleiste.
Fazit
Mit der 2002-1204 bietet Wago eine kompakte Durchgangsklemme für kleinere bis mittlere Leiterquerschnitte, die sich durch ihre Ex-e-II- und Ex-i-Eignung für anspruchsvollere Installationen eignet.
Kurz zusammengefasst:
- Nennquerschnitt 2,5 mm², Anschlussbereich 0,25 bis 4 mm²
- Push-in CAGE CLAMP® für werkzeuglosen Leiteranschluss
- Geeignet für Ex-e-II- und Ex-i-Anwendungen
- Kompatibel mit passenden Trennplatten für Ex-Zonen
- Kompakte Bauform für dicht belegte Klemmenleisten
