Beschreibung

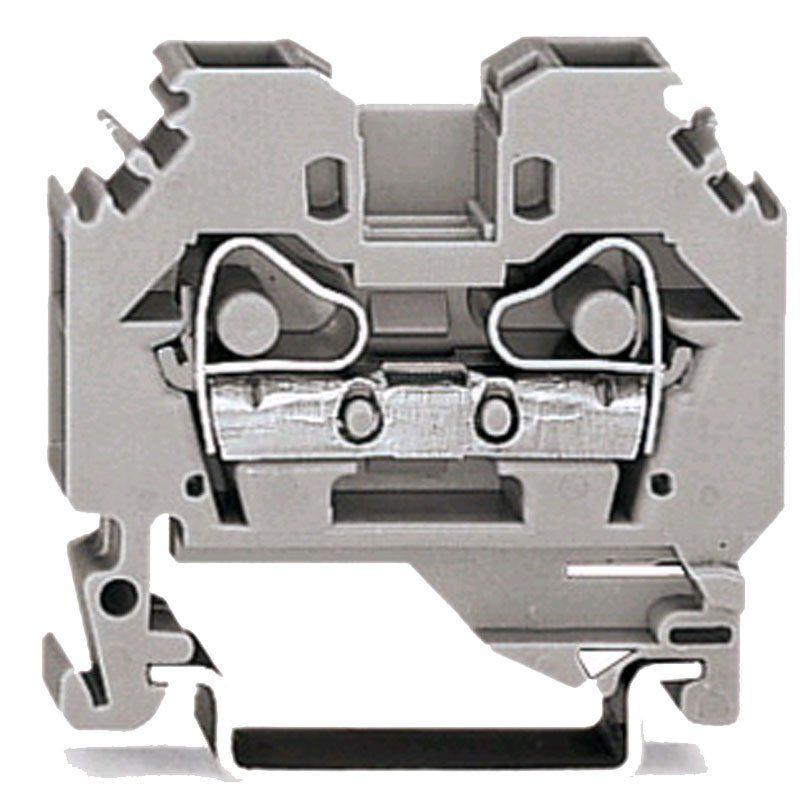

Wago 2-Leiter-Durchgangsklemme 282-101, grau, 41 A
Für höhere Strombelastungen als bei den kleineren Baureihen ist diese 2-Leiter-Durchgangsklemme aus der Wago-282er-Serie ausgelegt. Sie verbindet zwei Leiter über eine seitliche Käfigklemmverdrahtung.
Einsatzbereiche
Die Klemme kommt in Verteilern und Schaltschränken zum Einsatz, wenn Leiter mit höherem Querschnitt und entsprechend höherem Nennstrom in Reihe verbunden werden müssen.
Vorteile bei Montage und Einsatz
Die seitliche Verdrahtung schafft Platz für dickere Leiter und erleichtert den Zugang beim Anschluss. Mit 41 A Nennstrom deckt die Klemme einen höheren Leistungsbereich ab als kleinere Ausführungen der Reihenklemmenserie.
Technik in Kürze
Die Klemme ist für 41 A bei 800 V Bemessungsspannung ausgelegt (Bemessungsstoßspannung 8 kV, Verschmutzungsgrad 3, gemäß IEC/EN 60947-7-1). Der Anschluss erfolgt über eine Käfigklemme (CAGE CLAMP) mit einer Abisolierlänge von 12 bis 13 mm. Das graue Gehäuse besteht aus Polyamid 66 (PA 66); die Klemme ist 8 mm breit, 37 mm hoch, 46,5 mm tief und wiegt 11,427 g.
Kompatibilität und Hinweise
Die Montage erfolgt auf Tragschiene DIN 35. Arbeiten an der Klemme gehören in die Hand einer Elektrofachkraft und dürfen nur im spannungsfreien Zustand durchgeführt werden.
Fazit
Die 282-101 ist eine für 41 A ausgelegte Durchgangsklemme mit seitlicher Käfigklemmverdrahtung für die Tragschiene DIN 35.
Kurz zusammengefasst:
- 2-Leiter-Durchgangsklemme in Grau
- Nennstrom 41 A, Bemessungsspannung 800 V
- Seitliche Käfigklemmverdrahtung (CAGE CLAMP)
- Abisolierlänge 12 bis 13 mm
- Montage auf Tragschiene DIN 35
