Beschreibung

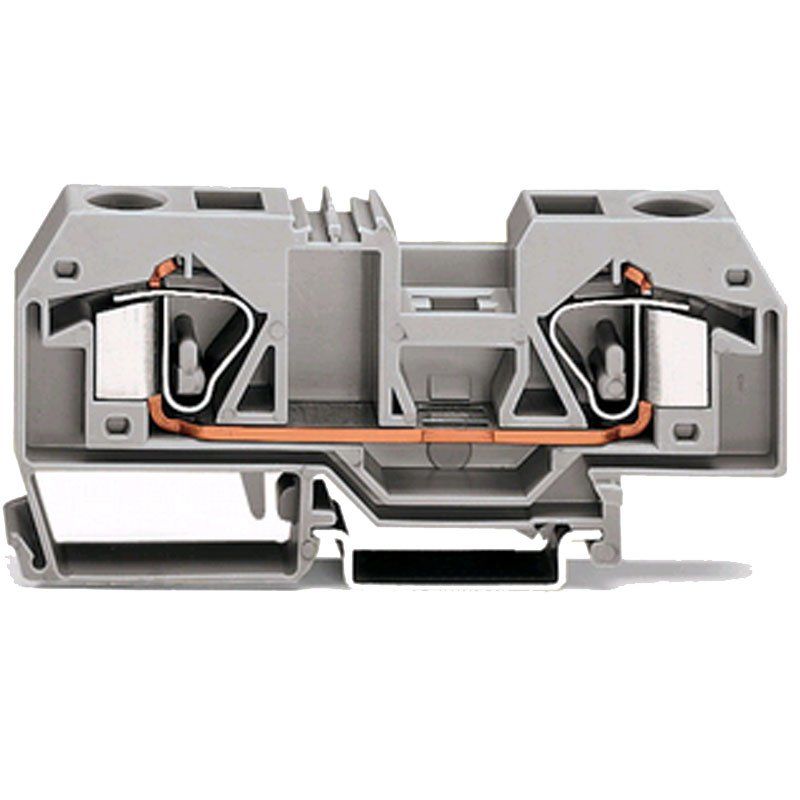

Die Wago 283-901 ist eine Durchgangsklemme für zwei Leiter mit CAGE-CLAMP-Federanschluss. Sie verbindet Leiter mit einem Querschnitt von bis zu 16 mm² und wird auf Tragschienen montiert.
Produktbeschreibung
Der Anschluss erfolgt werkzeuglos über die CAGE-CLAMP-Federklemmtechnik, die ein- und feindrähtige Leiter von 0,2 bis 16 mm² (24 bis 6 AWG) aufnimmt. Die empfohlene Abisolierlänge liegt bei 16 bis 17 Millimetern. Die Klemme trägt eine mittige Beschriftungsfläche zur eindeutigen Kennzeichnung im Klemmenplan und ist in Grau ausgeführt.
Wichtige Eigenschaften
- Durchgangsklemme für 2 Leiter, Querschnitt bis 16 mm²
- CAGE-CLAMP-Federanschluss, werkzeuglos
- Leiterbereich 0,2–16 mm² (24–6 AWG), ein- und feindrähtig
- Bemessungsstrom 76 A, Bemessungsspannung 800 V, Stoßspannung 8 kV
- Für Tragschiene 35 x 15 und 35 x 7,5, Baubreite 12 mm
Einsatzbereich
Die Klemme eignet sich für die Verdrahtung in Schalt- und Verteilerschränken, in denen Leiter bis 16 mm² durchverbunden werden. Der breite Leiterbereich und die Federklemmtechnik erlauben schnelle, wartungsfreie Anschlüsse. Die Montage erfolgt auf gängigen Tragschienen mit 35 Millimeter Breite.
