Beschreibung

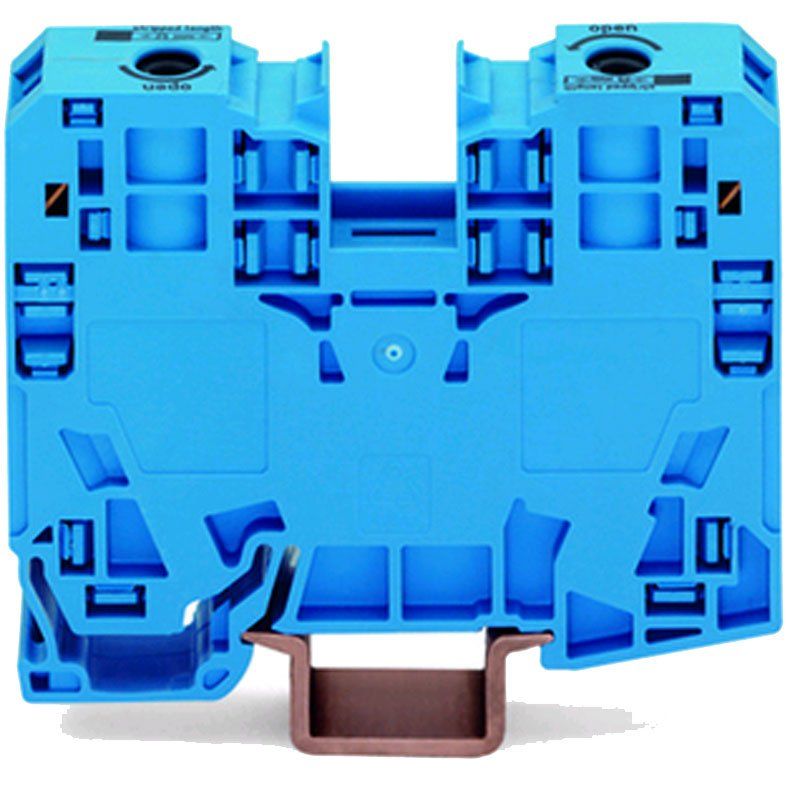

Wago 2-Leiter-Durchgangsklemme 285-134, 125 A, blau, Power Cage Clamp
Für Anwendungen mit hohem Strombedarf steht mit der Wago-Durchgangsklemme 285-134 eine kräftig dimensionierte 2-Leiter-Klemme bereit, die eindrähtige Leiter mit großem Querschnitt über die POWER-CAGE-CLAMP-Technik sicher verbindet.
Einsatzbereiche
Die Klemme kommt in Verteilern und Schaltanlagen zum Einsatz, in denen leistungsstarke Stromkreise über die Tragschiene geführt werden, etwa bei der Haupteinspeisung oder bei stromintensiven Abgängen. Die seitliche Verdrahtung erleichtert den Zugang bei größeren Leiterquerschnitten.
Vorteile bei Montage und Einsatz
Dank der POWER-CAGE-CLAMP-Anschlusstechnik lassen sich auch kräftige eindrähtige Leiter mit einer Abisolierlänge von 25 mm zuverlässig fixieren. Die stabile Bauform mit 16 mm Breite bietet ausreichend mechanische Festigkeit für den Dauereinsatz unter hoher Last.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 125 A bei einer Bemessungsspannung von 1000 V nach EN ausgelegt, mit einer Bemessungsstoßspannung von 8 kV und Verschmutzungsgrad 3. Das Gehäuse aus Polyamid 66 (PA 66) misst 16 mm Breite, 63 mm Höhe und 86 mm Tiefe bei einem Gewicht von rund 79,3 g.
Kompatibilität und Hinweise
Die Klemme ist ausschließlich zur Montage auf Tragschiene DIN 35 x 15 vorgesehen. Verwenden Sie die Klemme nur mit eindrähtigen Leitern, die zur Abisolierlänge von 25 mm passen, und beachten Sie die vorgeschriebene Tragschienenbauform.
Fazit
Wer im Schaltschrank hohe Ströme bis 125 A sicher verteilen muss, findet in der Wago-Durchgangsklemme 285-134 eine robuste Lösung mit kräftiger POWER-CAGE-CLAMP-Anschlusstechnik.
Kurz zusammengefasst:
- Nennstrom 125 A bei 1000 V Bemessungsspannung
- POWER-CAGE-CLAMP-Technik für kräftige eindrähtige Leiter
- Robustes Gehäuse aus Polyamid 66
- Montage ausschließlich auf Tragschiene DIN 35 x 15
- Seitliche Verdrahtung für guten Zugang bei großen Querschnitten
