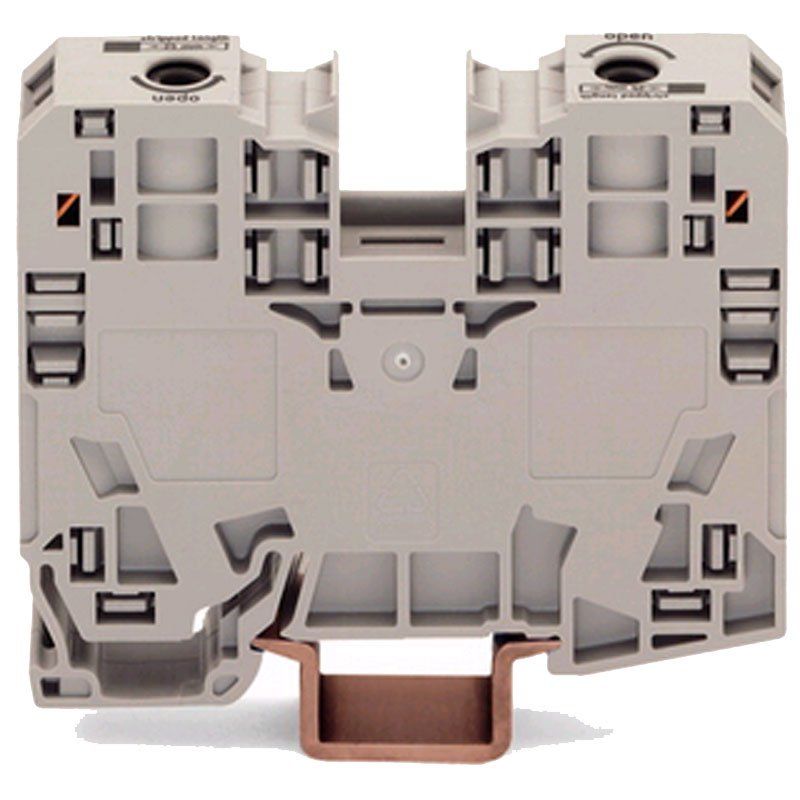

Wago 2-Leiter-Durchgangsklemme 285-135 mit Käfigklemme, grau (1 Stück)
Wer im Verteilerbau oder bei der Elektroinstallation zuverlässige Leiterverbindungen braucht, findet in dieser Durchgangsklemme von Wago aus der Serie 285 eine robuste Lösung. Die Klemme verbindet Leiter sicher über eine Käfigklemmtechnik (CAGE CLAMP) und ist für die Montage auf einer genormten Tragschiene DIN 35 x 15 ausgelegt.
Mit einem zulässigen Nennstrom von 125 A und einer Bemessungsspannung von 1000 V nach EN-Norm deckt die Klemme auch anspruchsvollere Anwendungen in Schaltschränken, Verteilern und industriellen Installationen ab, in denen hohe Ströme sicher geführt werden müssen.
Einsatzbereiche
Die Durchgangsklemme kommt überall dort zum Einsatz, wo Leiter dauerhaft und normgerecht auf einer Tragschiene verbunden werden sollen, etwa in Verteilerkästen, Schaltschränken oder bei der Verkabelung größerer Anlagen. Durch die seitliche Verdrahtung in horizontaler Bauform lässt sie sich auch bei beengten Platzverhältnissen im Schrank sauber anordnen.
Vorteile bei Montage und Einsatz
Die Käfigklemmtechnik ermöglicht eine werkzeuggestützte, aber werkzeugarme Verbindung ohne separate Schraubverbindung am Leiter selbst, was die Montage im Vergleich zu klassischen Schraubklemmen beschleunigt. Da die Klemme ausschließlich für die Tragschiene DIN 35 x 15 vorgesehen ist, lässt sie sich in bestehende Reihenklemmenanordnungen einfügen und spart dadurch Planungsaufwand im Schaltschrankbau. Das Gehäuse aus Polyamid 66 sorgt für eine mechanisch robuste und temperaturbeständige Basis, die im Dauerbetrieb bestehen soll.
Technik in Kürze
Die Klemme ist für einen Nennstrom von 125 A und eine Bemessungsspannung von 1000 V ausgelegt, die Bemessungsstoßspannung liegt bei 8 kV und der Verschmutzungsgrad ist mit 3 angegeben, was für den Einsatz in normalen bis leicht belasteten Industrieumgebungen spricht. Als Isolierwerkstoff kommt Polyamid 66 (PA 66) zum Einsatz. Die Klemme bietet ein Potential und ist mit den Maßen 16 mm Breite, 63 mm Höhe und 86 mm Tiefe kompakt gehalten, das Nettogewicht liegt bei rund 79,3 g.
Kompatibilität und Hinweise
Die Klemme ist ausschließlich für die Montage auf einer Tragschiene DIN 35 x 15 vorgesehen und darf nicht auf andere Schienenprofile aufgesetzt werden. Für den Anschluss ist eine Abisolierlänge von rund 25 mm einzuhalten, damit die Käfigklemme den Leiter sicher kontaktiert. Farblich ist die Klemme grau ausgeführt und fügt sich damit in gängige Reihenklemmenblöcke ein.
Fazit
Die Wago-Durchgangsklemme 285-135 eignet sich für alle, die im Schaltschrank oder Verteiler eine normgerechte, mechanisch stabile Leiterverbindung mit hoher Strombelastbarkeit suchen.
Kurz zusammengefasst:
- Nennstrom bis 125 A bei 1000 V Bemessungsspannung nach EN 60947-7-1
- Käfigklemmtechnik für zügige Leitermontage ohne separate Schraubverbindung
- Ausgelegt für Tragschiene DIN 35 x 15 im Schaltschrank- und Verteilerbau
- Robustes Gehäuse aus Polyamid 66 für den Dauereinsatz
- Kompakte Bauform mit nur 16 mm Breite je Klemmstelle
