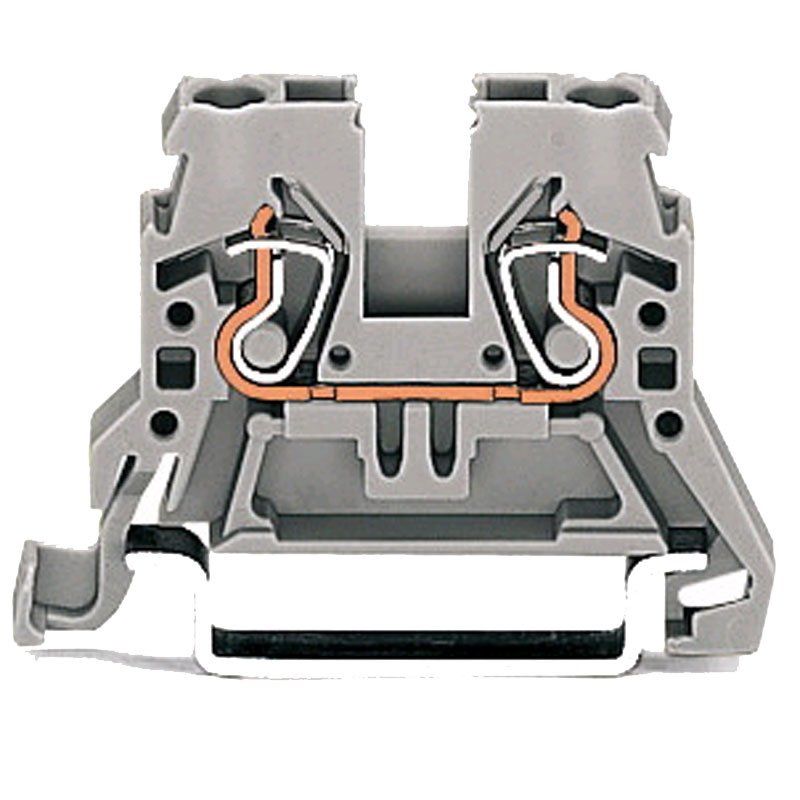

Wago 2-Leiter-Durchgangsklemme 870-901 – schmale Reihenklemme für kompakte Verteiler
In dicht bestückten Klemmenleisten zählt jeder Millimeter. Die Wago 870-901 aus der schmalen COMPACT-Baureihe verbindet zwei Leiter auf engstem Raum und eignet sich damit besonders für Schaltschränke, in denen viele Potentiale auf kurzer Tragschienenlänge untergebracht werden müssen.
Als klassische Durchgangsklemme führt sie ankommende und abgehende Leiter zusammen, ohne dabei viel Platz auf der Reihe zu beanspruchen.
Einsatzbereiche
Die Klemme kommt in Verteilern und Steuerungen zum Einsatz, in denen Leiter auf der Tragschiene durchverbunden werden müssen und der verfügbare Bauraum begrenzt ist. Die schmale Bauform macht sie besonders praktisch, wenn viele Potentiale nebeneinander auf einer kurzen Schienenlänge Platz finden sollen.
Vorteile bei Montage und Einsatz
Mit nur 5 mm Baubreite lässt sich eine hohe Klemmenzahl auf wenig Tragschienenlänge realisieren, was besonders bei kompakten Schaltschränken Platz spart. Der Käfigklemmen-Anschluss (CAGE CLAMP) sorgt für eine werkzeuglose, dauerhaft sichere Kontaktierung der Leiter, ohne dass Schraubverbindungen nachgezogen werden müssen.
Technik in Kürze
Die 870-901 ist für 24 A Nennstrom und 500 V Bemessungsspannung ausgelegt, die Bemessungsstoßspannung beträgt 6 kV bei Verschmutzungsgrad 3. Sie hat ein Potential, eine Abisolierlänge von 6 bis 7 mm und misst 5 mm in der Breite, 27,5 mm in der Höhe sowie 44,5 mm in der Tiefe bei rund 4,3 Gramm Gewicht. Das Gehäuse besteht aus Polyamid 66.
Kompatibilität und Hinweise
Die Klemme wird auf einer Tragschiene DIN 35 montiert und ist auf Frontverdrahtung mit horizontaler Bauform ausgelegt. Der maximale Isolationsdurchmesser der anzuschließenden Leiter liegt bei 4,4 mm – darauf sollte bei der Leiterauswahl geachtet werden.
Fazit
Wer platzsparend viele Leiter auf kurzer Tragschienenlänge unterbringen möchte, findet in der Wago 870-901 eine kompakte und normgerechte Durchgangsklemme.
Kurz zusammengefasst:
- Schmale Durchgangsklemme mit nur 5 mm Baubreite
- Ausgelegt für 24 A bei 500 V Bemessungsspannung
- Käfigklemmen-Anschluss ohne Werkzeug
- Montage auf Tragschiene DIN 35
- Platzsparend für dicht bestückte Klemmenleisten
