Beschreibung

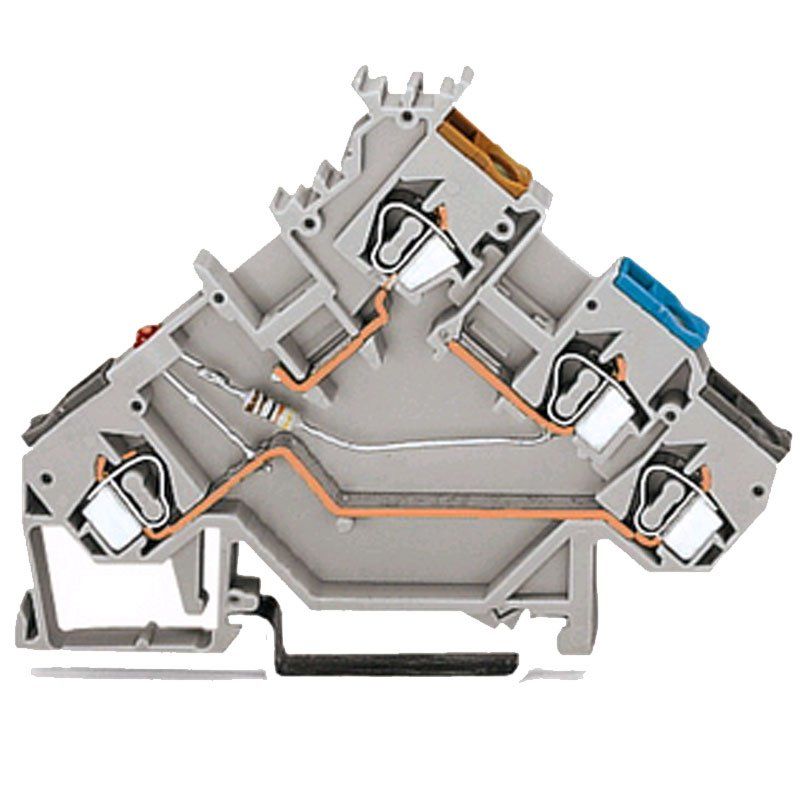

Wago 280-561/281-413 – Sensor-Reihenklemme mit LED-Anzeige für NPN-Sensoren
Bei der Verdrahtung von Näherungsschaltern und Sensoren ist eine optische Kontrolle des Schaltzustands im Schaltschrank oft hilfreich. Die Wago 280-561/281-413 kombiniert eine Reihenklemme für NPN-schaltende (minus-schaltende) Sensoren mit einer integrierten roten Kontroll-LED.
Sie zeigt so direkt am Klemmenpunkt an, ob der angeschlossene Sensor aktiv geschaltet hat.
Einsatzbereiche
Diese Klemme eignet sich speziell für den Anschluss von NPN-schaltenden (minus-schaltenden) Initiatoren und Sensoren im 24-V-DC-Bereich, wie sie in Steuerungen und Automatisierungsanlagen üblich sind. Die integrierte Anzeige-LED erleichtert dabei die Fehlersuche und Funktionskontrolle direkt an der Klemmenreihe.
Vorteile bei Montage und Einsatz
Die rote LED an der Klemme signalisiert den Schaltzustand des angeschlossenen Sensors, ohne dass zusätzliche Messgeräte nötig sind. Der Käfigklemmen-Anschluss (CAGE CLAMP) sorgt für eine werkzeuglose, sichere Kontaktierung der beiden Potentiale.
Technik in Kürze
Die Klemme ist für 20 A Nennstrom bei einer Nominalspannung von 24 V ausgelegt und verfügt über zwei Potentiale. Die integrierte LED-Anzeige hat eine Stromaufnahme von 4,8 mA. Mit 5 mm Breite, 55,5 mm Höhe und 80 mm Tiefe sowie einem Gewicht von rund 10,5 Gramm ist sie kompakt gebaut, das Isoliermaterial ist Polyamid 66.
Kompatibilität und Hinweise
Die Klemme ist speziell für NPN-schaltende (minus-schaltende) Sensoren im 24-V-DC-Bereich ausgelegt und wird auf einer Tragschiene DIN 35 montiert. Für PNP-schaltende Sensoren ist diese Ausführung nicht vorgesehen.
Fazit
Mit integrierter Zustandsanzeige direkt an der Klemme erleichtert die Wago 280-561/281-413 die Überwachung von NPN-Sensorkreisen im Schaltschrank spürbar.
Kurz zusammengefasst:
- Sensor-Reihenklemme für NPN-schaltende Initiatoren
- Integrierte rote LED zur Schaltzustandsanzeige
- Ausgelegt für 24 V DC und 20 A Nennstrom
- Käfigklemmen-Anschluss ohne Werkzeug
- LED-Stromaufnahme von nur 4,8 mA
